NIE WYMIENIAJ OBECNEGO SYSTEMU POMIAROWEGO

WYSTARCZY ZMIENIĆ SPOSÓB JEGO DZIAŁANIA

Odkryj NOWE MOŻLIWOŚCI aktualnie użytkowanego urządzenia i ZWIĘKSZ jego wydajność.

Pasek_szeroki — bialy

DLACZEGO I KIEDY WARTO UAKTUALNIĆ TWOJĄ MASZYNĘ?

W niewielu przypadkach dochodzi do sytuacji, w której maszyna współrzędnościowa wymaga całkowitej wymiany. Modernizacja sprzętowa lub aktualizacja oprogramowania może być opłacalnym sposobem na przywrócenie jej pełnej wydajności i zoptymalizowanie procesu kontroli jakości. Aktualizacje oprogramowania zwykle mają miejsce w przypadku maszyn CMM w wieku poniżej 7 lat, natomiast dla starszych konfiguracji wykonywana jest pełna modernizacja CMM zawierająca wymianę kontrolera numerycznego i innych akcesoriów.

Koszt modernizacji maszyny współrzędnościowej jest w większości przypadków niezależny od zakresu pomiarowego. Opłacalność modernizacji w porównaniu z zakupem nowego urządzenia faworyzuje modernizację maszyny CMM. Ponadto demontaż zastępowanej konfiguracji nową i jej instalacja w warunkach zabudowanego wielokrotnie pomieszczenia kontroli jakości staje się dużym wyzwaniem logistycznym.

Decyzja o modernizacji maszyny współrzędnościowej powinna być podejmowana wtedy, gdy:

  • Maszyna nadal jest w ogólnie dobrym stanie technicznym, ale oprogramowanie lub niektóre komponenty są przestarzałe i nie spełniają wymagań nowoczesnych procesów produkcyjnych.
  • Wzrasta liczba błędów pomiarowych, a procesy kontroli jakości stają się mniej efektywne z powodu starzejącego się sprzętu.
  • Koszt modernizacji jest niższy niż zakup i instalacja całkowicie nowego systemu pomiarowego, a uzyskane korzyści będą porównywalne.
  • Istnieje potrzeba zwiększenia wydajności maszyny, poprzez integrację z nowymi technologiami, takimi jak skanery 3D czy zaawansowane oprogramowanie analizujące.

Modernizacja maszyny współrzędnościowej może przynieść wiele korzyści, takich jak zwiększenie dokładności pomiarów, zredukowanie liczby błędów, oszczędność czasu, a także obniżenie kosztów związanych z utrzymaniem i serwisem. Jednak decyzja o modernizacji musi być dobrze przemyślana i oparta na analizie kosztów i korzyści dla konkretnej maszyny oraz procesów produkcyjnych. Warto również skonsultować się z naszymi ekspertami w dziedzinie pomiarów współrzędnościowych, którzy pomogą ocenić stan obecnej maszyny oraz zaproponować najbardziej odpowiednie rozwiązanie modernizacyjne.

Modernizacja kontrolera maszyny CMM

KORZYŚCI Z MODERNIZACJI SPRZĘTOWEJ

Dedykowane oprogramowanie oraz uniwersalny sterownik CNC pozwala na:

  • zwiększenie wydajności systemu - nowe funkcje i możliwości

  • skrócenie czasu realizacji zadań pomiarowych - większa automatyzacja

  • przedłużenie żywotności urządzenia - oszczędność czasu w przypadki napraw

  • zmniejszenie ryzyka awarii i przestojów

  • obniżenie kosztów konserwacji i serwisowania w przyszłości

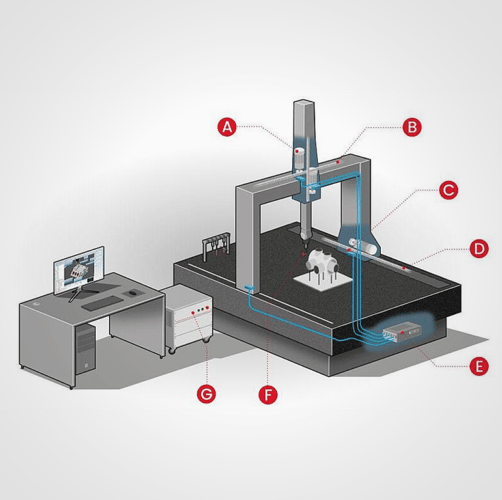

PRZYKŁADOWY SCHEMAT MODERNIZACJI SPRZĘTOWEJ RETROFIT


A – Wymiana i regulacja napędów
B – Wymiana systemów napędowych
C – Wymiana głowic odczytowych
D – Wymiana skal
E – Wymiana układu pneumatycznego
F – Aktualizacja lub wymiana głowicy i akcesoriów pomiarowych
G – Wymiana kontrolera numerycznego CNC

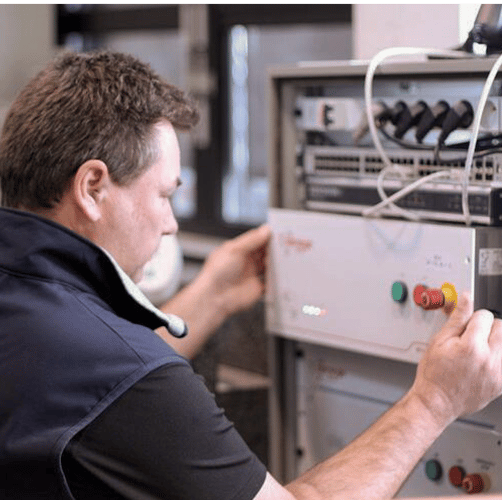

Modernizacja CMM
Modernizacja maszyn CMM

PRZYWRÓĆ TWOJEJ MASZYNIE CMM JEJ FABRYCZNĄ SPECYFIKACJĘ


Modernizacja urządzenia pomiarowego może przywrócić jego fabryczną specyfikację oraz zapewnić nową funkcjonalność i wydajność. Mamy 20-letnie doświadczenie w kompleksowych usługach konserwacji, napraw i modernizacji współrzędnościowych maszyn pomiarowych. Odpowiednia konserwacja urządzeń oraz systematyczne przeglądy przez cały okres ich eksploatacji zapewniają stały zwrot z inwestycji zarówno w sprzęt sterujący, jak i oprogramowanie.

Pasek_szeroki — bialy

ODKRYJ NASZE ROZWIĄZANIA SPRZĘTOWE


Nasze rozwiązania sprzętowe gwarantują Twojej współrzędnościowej maszynie pomiarowej drugie życie. Przed modernizacją wykonywana jest szczegółowa ekspertyza techniczna określająca, które komponenty maszyny kwalifikują się do wymiany. Na podstawie szczegółowego raportu z prac KLIENT akceptuje zakres modernizacji. Po usłudze cały system objęty jest serwisem gwarancyjnym wraz z przeglądami i usługami kalibracji maszyny CMM w przyszłości.

W zależności od potrzeb dobierzemy odpowiedni kontroler numeryczny oraz joystick sterujący urządzeniem w trybie CNC.

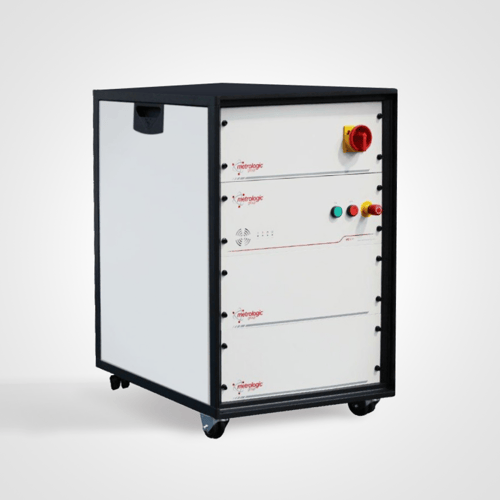

Kontroler do maszyny CMM

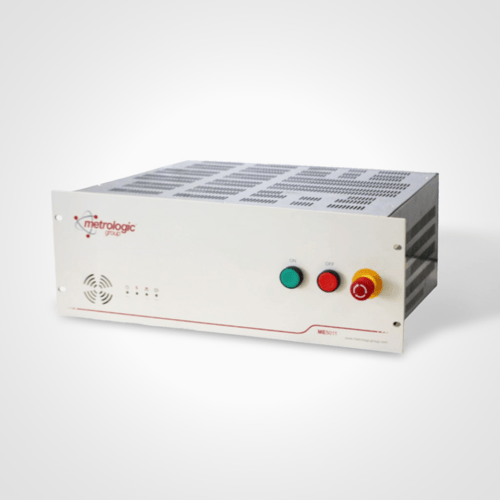

KONTROLER NUMERYCZNY CNC ME5011

  • Połączenie TCP/IP z komputerem PC

  • Wysoka rozdzielczość gromadzenia punktów do szybkiego skanowania (sondy optyczne i analogowe)

  • Dedykowane sygnały do optycznych sond laserowych

  • Możliwość sterowania pięcioma osiami serwo (3+2)

  • Zwiększona prędkość, lepsze pozycjonowanie, płynniejszy ruch maszyny

  • Dodatkowa karta do głowicy skanującej (SP 80) lub maszyny typu Gantry

  • Obsługa skali z wbudowanymi wyłącznikami krańcowymi

  • Obsługa interfejsu Renishaw™ PICS

CECHY KLUCZOWE



  • Szybki pomiar skaningowy z wykorzystaniem sond SP600, SP80 i SP25

  • Kompatybilny z oprogramowaniem: Metrolog X4 i X4 V5

  • Pomiar charakterystyk krzywokreślnych w trybie ciągłym z dużą prędkością i dużą liczbą punktów

  • Skanowanie nieznanych powierzchni (inżynieria odwrotna)

  • Pomiar punktów powierzchniowych z wykorzystaniem modeli CAD (projekcja na CAD)



Kontroler maszyny CMM
Joystick do maszyny CMM

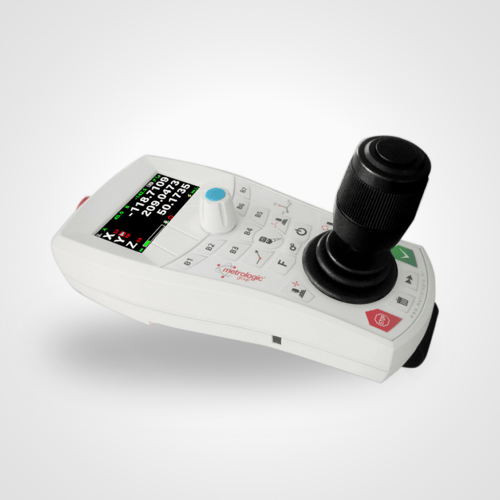

JOYSTICK ME471


Intuicyjny, bezprzewodowy i lekki Joystick ME 471 do obsługi współrzędnościowych maszyn pomiarowych CNC.

  • Duży ekran LCD

  • 16 Programowalnych przycisków

  • Nowa obsługa menu i szybki dostęp do głowicy PH10

  • Certyfikat Bluetooth 2.1 + EDR

  • Nowa bateria litowo-jonowa zapewniająca do 20 godzin pracy

  • 3-letnia żywotność baterii — do 2000 cykli ładowania

  • Akumulator obsługuje częściowe ładowanie

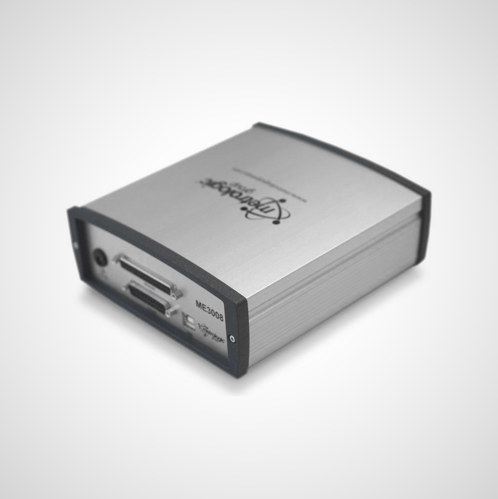

KARTA ZLICZAJĄCA ME3008 DLA MANUALNYCH MASZYN POMIAROWYCH CMM

  • 3-osiowa karta zliczająca dla każdego typu manualnej maszyny współrzędnościowej CMM

  • Kompatybilna z każdym rodzajem enkoderów inkrementalnych.

  • Dowolny rodzaj enkoderów inkrementalnych: sinus lub TTL

  • Maksymalna interpolacja do 200 X (sinusoida)

  • Połączenie z komputerem przez USB

  • Wejście dla sondy stykowych

  • W pełni kompatybilny z oprogramowaniem inspekcyjnym METROLOG X4

Karta zliczająca do manualnej maszyny CMM
