NAJBARDZIEJ DOKŁADNA GENERACJA RĘCZNYCH SKANERÓW 3D W HISTORII FARO

PRECYZYJNY pomiar 3D może być wykonywany w dowolnych warunkach, tam gdzie potrzebna jest szybka i wiarygodna kontrola jakości.

HubSpot Video
Pasek_szeroki

NOWY STANDARD DLA SKANERÓW 3D FARO LLP

Najnowsza generacja ręcznych skanerów 3D FARO LLP do ramion pomiarowych FARO QUANTUM MAX wyznacza nowy standard dla systemów skanujących. Ergonomiczna konstrukcja urządzenia oraz wykorzystanie dodatkowej 8 osi jest unikalny rozwiązaniem na rynku. Każdy system ma możliwość pracy nie tylko w konfiguracji ze skanerem światła niebieskiego, ale również równolegle z klasyczną sondą stykową.

Pasek_szeroki — bialy

CO WYRÓŻNIA SKANER 3D FARO?

Ręczny skaner 3D FARO
- Skaner laserowy światła niebieskiego FAROBLU  z częstotliwością 600Hz
- Maksymalna szerokość skanowania 250mm
- Możliwość pracy ze skanerem w 2 gniazdach montażowych  - łatwe skanowanie trudno dostępnych miejsc
- Rozmiar ramienia od  2.0m do 4.0m
- Dokładność  skanera od 0.01mm oraz całego systemu od 0,03mm
- Wszechstronność zastosowań
- Wbudowania przeciwwaga umożliwiająca pracę jedną ręką- patent FARO
- Wbudowana kompensacja temperatury oparta na 7 czujnikach temperatury na każdym z enkoderów oraz czujnikach przy podstawie ramienia oraz sondzie pomiarowej- patent FARO
- Możliwość pracy na 2 bateriach co zapewnia ciągłość pracy bez konieczności podłączania ramienia do sieci
- Uchwyt ołówkowy oraz pistoletowy (zdejmowana rękojeść)
- Kalibracja zgodnie z normą ISO 10360-12
Pasek_szeroki

RAMIĘ SKANUJĄCE FARO QUANTUM MAX

NA CO POZWALA NAJNOWSZA GENERACJA SKANERÓW FARO?

Rodzina 3 skanerów światłą niebieskiego. Wykorzystanie skanera laserowego z ramieniem pomiarowym FARO QUANTUM MAX wyraźnie skraca proces pomiaru i umożliwia pomiar detali niemożliwych do zmierzenia technologią stykową.

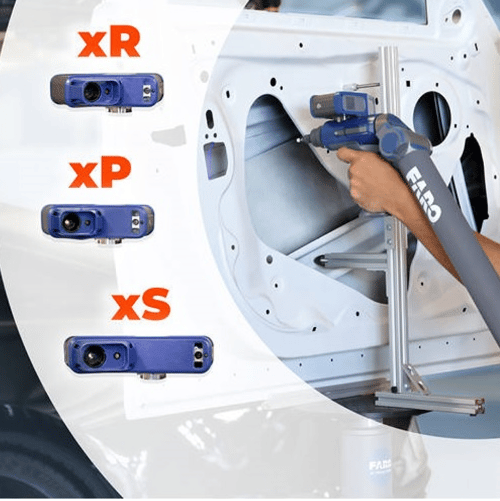

Skanery FARO

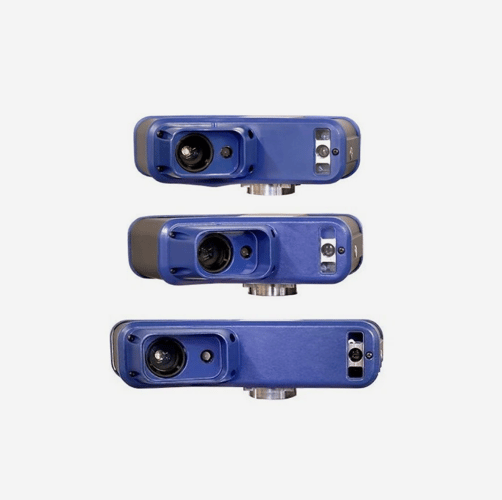

Skanery ręczne FARO

Najnowsza seria ramion pomiarowych FARO QUANTUM MAX oferuje:

  • Trzy skanery światła niebieskiego, które optymalizują dokładność i szybkość pomiaru

  • Niezależnie od wybranej konfiguracji, ramię pomiarowe FARO QUANTUM MAX ze skanerem laserowym LLP pracuje w każdym środowisku od laboratorium pomiarowego, przez halę produkcyjną po pomiary w terenie

  • NOWOŚĆ- System 2 gniazd montażowych skanera pozwalający na szybką zmianę pozycji skanera w zależności od dostępności części. Od teraz trudno dostępne miejsca zeskanujesz z najwyższą dokładnością dzięki QUANTUM MAX ScanArm.

Pasek_szeroki

SERIA SKANERÓW FARO WYSTĘPUJE

W 3 TYPOSZEREGACH

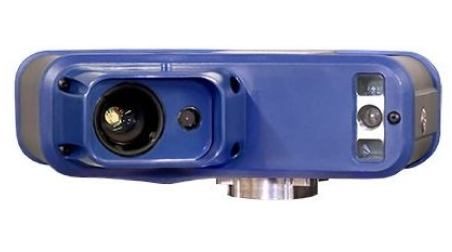

Skaner FAROBLU XR

SKANER FAROBLU XR
Maksymalna rozdzielczość

Sonda laserowa FAROBLU XR LLP jest idealna do zadań o wysokiej precyzji w celu gromadzenia danych z najwyższą dokładnością i najlepszą rozdzielczością.

Operatorzy mogą skanować skomplikowane detale i drobne szczegóły z 1,5-krotnie większą dokładnością. Poprawiają również jakość produkcji dzięki wykorzystaniu najnowszych rozwiązań technologicznych i dwukrotnie większej częstotliwości skanowania.

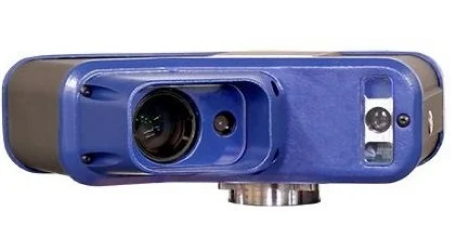

Skaner FAROBLU XP

SKANER FAROBLU XP
Optymalna produktywność

Sonda laserowa FAROBLU XP LLP oferuje możliwość skanowania różnorodnych detali ze zrównoważonym połączeniem dokładności, szybkości i zasięgu.

Zwiększa rentowność i przepustowość przy wydajności odpowiedniej dla każdego zastosowania. Bardzo prosta obsługa skanera jak również intuicyjne gromadzenie chmury punktów są najważniejszymi cechami wskazywanymi przez operatorów.

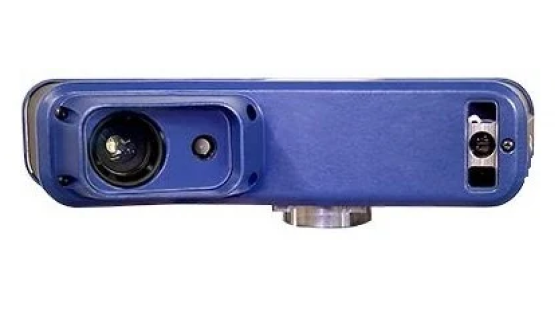

Skaner FAROBLU XS

SKANER FAROBLU XS
Maksymalna prędkość

Sonda laserowa FAROBLU XS LLP doskonale sprawdza się w inspekcji dużych części lub rozległych powierzchni, gdy szybkość zbierania danych ma najwyższy priorytet.

Wyjątkowo szeroki zakres skanowania zapewnia dwukrotnie większy zasięg w jednym przejściu, umożliwiając operatorom zbieranie większej ilości danych. Krótszy czas skanowania oznacza szybsze uzyskanie wyników i wyższą produktywność.

POTRZEBUJESZ UDOSKONALENIA SPRZĘTU 3D?
Pasek_szeroki

SERIA RAMION QUANTUM MAX - 3 TYPOSZEREGI

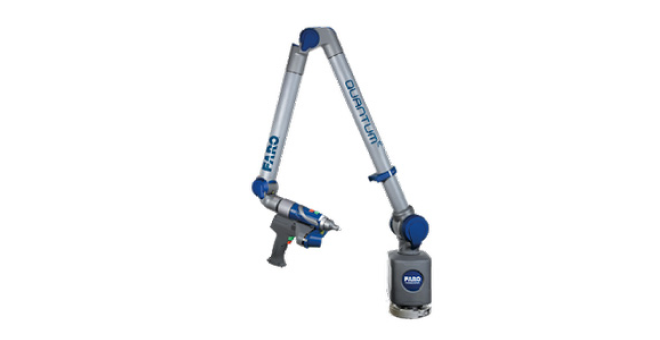

Ramię pomiarowe Quantum E Max

QUANTUME MAX

Wydajność i przystępna cena

Ta popularna maszyna współrzędnościowa jest niezawodna i ekonomiczna, dzięki czemu pozwala każdej firmie wprowadzić innowacyjne urządzenie do szybkiej weryfikacji na etapie produkcyjnym. Ramię QUANTUM E MAX FaroArm gwarantuje producentom wysoką jakość pomiarów i nieograniczoną mobilność przy prostej i intuicyjnej obsłudze urządzenia.

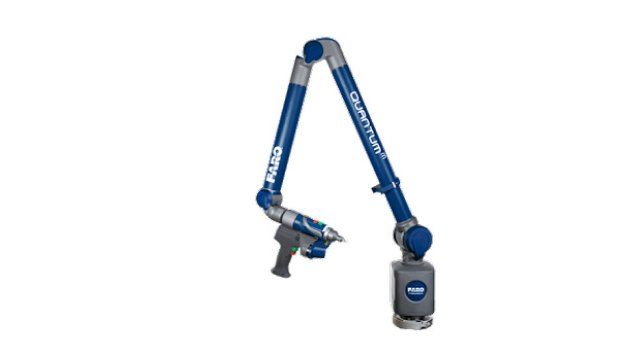

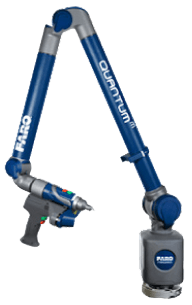

Ramię pomiarowe Quantum M Max

QUANTUMM MAX

Globalny standard w metrologii 3D

Ta mobilna maszyna współrzędnościowa jest standardem solidnej i niezawodnej inspekcji produkcyjnej. Zapewnia zwiększenie wydajności produkcji dzięki wysokiej jakości technologii kontroli. Doskonały stosunek ceny do wydajności oraz intuicyjna obsługa urządzenia powoduje, że ramię QUANTUM M MAX FaroArm znajduje zastosowanie w wielu dziedzinach produkcji.

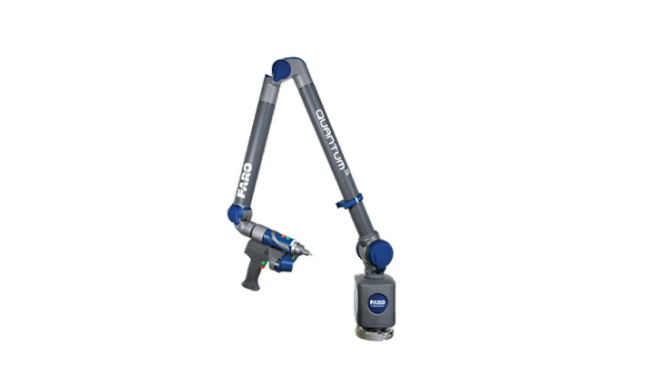

Ramię pomiarowe Quantum S Max

QUANTUMS MAX

Najwyższa dokładność i wydajność

To flagowe ramię postawiło wysoką poprzeczkę w branży metrologicznej. Zapewnia spójność pomiarów w każdych warunkach, od ustabilizowanego środowiska laboratorium, do pracy w zmiennych warunkach produkcyjnych. Czołowi producenci na świecie polegają na ramieniu QUANTUM S MAX FaroArm, aby wyprzedzić swoich konkurentów dzięki lepszemu zapewnieniu jakości i zaufaniu klientów.

HubSpot Video
Pasek_szeroki

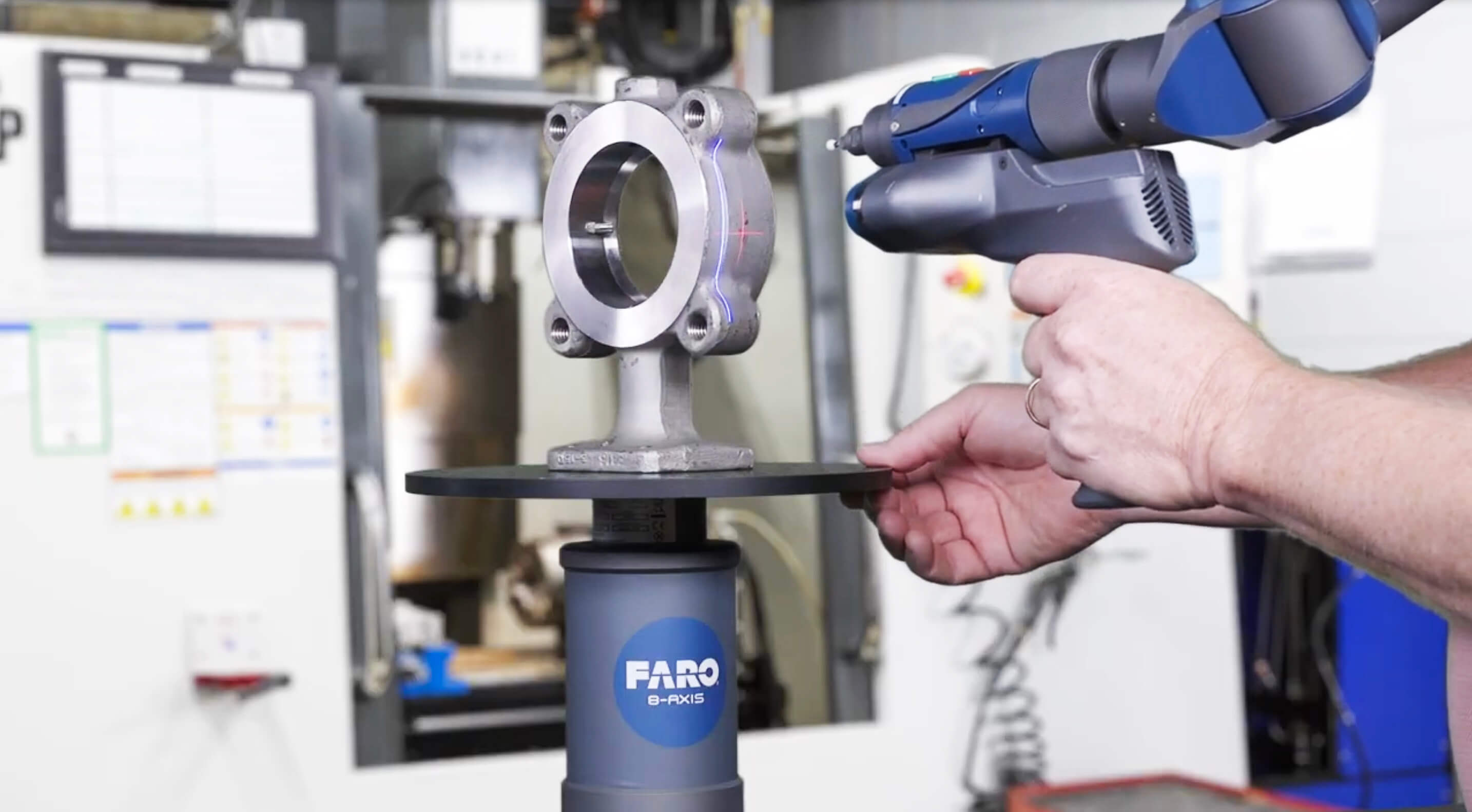

DLACZEGO WARTO POSIADAĆ RAMIĘ 8-OSIOWE?

Każde ramię z najnowszej serii FARO QUANTUM MAX posiada możliwość rozbudowania do konfiguracji 8-osiowej poprzez zastosowanie dodatkowo stołu obrotowego z wbudowanym ósmym  enkoderem.

Rozwiązanie to zdecydowanie usprawnia proces kontroli jakości i znacząco skraca czas inspekcji. Uniwersalny stół obrotowy wyposażony został w dodatkowe otwory zapewniające precyzyjne i powtarzalne zamocowanie detalu podczas pomiaru.

Okno Metrolog X4
Pasek_szeroki

UNIWERSALNE OPROGRAMOWANIE POMIAROWE METROLOG X4

Pakiet METROLOG X4 to dedykowane rozwiązanie pomiarowe do obsługi przenośnych ramion pomiarowych FARO. Szereg specjalnie przygotowanych funkcji oraz asystent pomiary manualnego pozwalają przeprowadzić proces pomiarowy szybko i wydajnie.

Automatyczne rozpoznawanie elementów czy okno szybkiego pomiaru mają zapewnić operatorowi urządzenia pełen komfort pracy i pozwolić na sprawne dokonywanie oceny mierzonych elementów. Bardzo wydajne raportowanie pozwala zaprezentować dane pomiarowe w DOWOLNEJ POSTACI graficznej lub tekstowej.

Geomagic Design X
Pasek_szeroki — bialy

ROZWIĄZANIE DO INŻYNIERII ODWROTNEJ GEOMAGIC DESIGN X

Wykorzystaj FARO QUANTUM MAX do inżynierii odwrotnej

Skanowanie części nie musi służyć tylko pomiarom. Stwórz model 3D swojego detalu i korzystaj z nowych funkcjonalności Twojego pakietu inspekcyjnego.

GEOMAGIC DESIGN X jest dedykowanym rozwiązaniem software'owym do edycji chmury punktów i modeli STL.

Pasek_szeroki

SPECYFIKACJA SKANERÓW 3D FARO

FAROBlu Max xR xP xS
Dokładność 10µm 15µm 25µm
Maks. szerokość skanowania 95mm 150mm 250mm
Średnia szerokość skanowania 80mm 110mm 185mm
Min. szerokość skanowania 60mm 80mm 120mm
Odległość skanowania 75mm 105mm 155mm
Głębokość skanowania 60mm 110mm 205mm
Min. odstęp między punktami 15µm 20µm 30µm
Masa 399.1g 369.7g 434.3g
Maks. liczba punktów na linię 4000
Maks. częstotliwość skanowania 600 Hz
Odświeżanie 1,200,000 punktów na sekundę
Typ Lasera 450nm/635nm, Class 2
Pasek_szeroki

DOKŁADNOŚĆ SYSTEMU SCANARM — POMIAR BEZSTYKOWY** (FAROARM Z LLP)

QuantumS Max
FAROBlu Max xR xP xS
2.0m 0.03mm 0.038mm 0.046mm
2.5m 0.034mm 0.042mm 0.05mm
3.0m 0.04mm 0.048mm 0.055mm
3.5m 0.054mm 0.061mm 0.068mm
4.0m 0.068mm 0.074mm 0.08mm
QuantumM Max
FAROBlu Max xR xP xS
2.0m 0.035mm 0.041mm 0.052mm
2.5m 0.039mm 0.046mm 0.056mm
3.0m 0.046mm 0.053mm 0.062mm
3.5m 0.062mm 0.067mm 0.076mm
4.0m 0.078mm 0.081mm 0.09mm
QuantumE Max
FAROBlu Max xR xP xS
2.0m 0.042mm 0.053mm 0.06mm
2.5m 0.048mm 0.059mm 0.065mm
3.0m 0.056mm 0.067mm 0.077mm
3.5m 0.076mm 0.085mm 0.095mm
4.0m 0.095mm 0.104mm 0.112mm
Pasek_szeroki

DOKŁADNOŚĆ RAMION FAROARM — POMIAR STYKOWY* (7-OSIOWY)

QuantumS Max
7-Osi SPAT1 PSIZE2 PFORM3 LDIA4 EUNI5
2.0m 0.018mm 0.01mm 0.02mm 0.04mm 0.025mm
2.5m 0.02mm 0.011mm 0.022mm 0.044mm 0.028mm
3.0m 0.032mm 0.016mm 0.032mm 0.074mm 0.05mm
3.5m 0.045mm 0.02mm 0.039mm 0.09mm 0.062mm
4.0m 0.055mm 0.026mm 0.044mm 0.108mm 0.076mm
QuantumM Max
7-Osi SPAT1 PSIZE2 PFORM3 LDIA4 EUNI5
2.0m 0.023mm 0.012mm 0.024mm 0.045mm 0.029mm
2.5m 0.027mm 0.013mm 0.026mm 0.049mm 0.032mm
3.0m 0.042mm 0.02mm 0.036mm 0.08mm 0.054mm
3.5m 0.055mm 0.024mm 0.043mm 0.096mm 0.066mm
4.0m 0.065mm 0.029mm 0.048mm 0.118mm 0.082mm
QuantumE Max
7-Osi SPAT1 PSIZE2 PFORM3 LDIA4 EUNI5
2.0m 0.028mm 0.016mm 0.035mm 0.05mm 0.04mm
2.5m 0.035mm 0.02mm 0.04mm 0.055mm 0.046mm
3.0m 0.055mm 0.028mm 0.051mm 0.088mm 0.066mm
3.5m 0.075mm 0.036mm 0.062mm 0.11mm 0.082mm
4.0m 0.095mm 0.044mm 0.075mm 0.136mm 0.1mm
