WSPÓŁRZĘDNOŚCIOWA MASZYNA POMIAROWA CNC

TRIMEK SPARK PLUS

GRANITOWA konstrukcja wszystkich osi maszyny zapewnia najbardziej powtarzalny, dokładny i wiarygodny proces kontroli detalu.

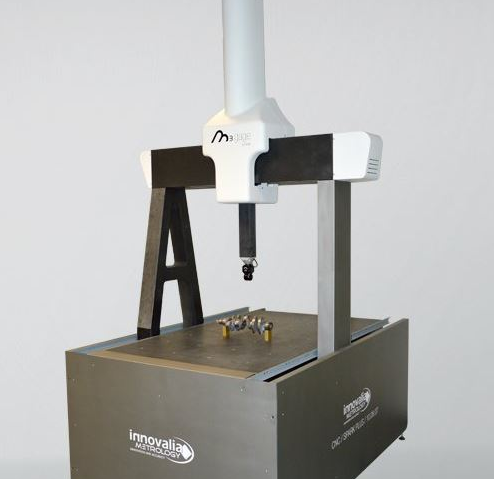

Portalowa maszyna CMM TRIMEK SPARK PLUS
Pasek_szeroki

MASZYNA CMM

TRIMEK SPARK PLUS

Model TRIMEK SPARK PLUS to współrzędnościowa maszyna pomiarowa 3D o konstrukcji PORTALOWEJ , o podwyższonej dokładności. Dzięki specjalnej konstrukcji błędy wynikające z rotacji portalu są znacznie mniejsze w porównaniu do tradycyjnej konstrukcji maszyny portalowej.

Model TRIMEK SPARK PLUS charakteryzuje się prostą  i solidną budową, opartą na najnowszych rozwiązaniach technologicznych. Wszystkie osie maszyny wykonane są z granitu, zapewniając wysoką stabilność wymiarową i precyzyjne przesuwy.

Zastosowanie systemu skal odczytowych zainstalowanych na termicznie obojętnym materiale ROBAX zapewnia wysoką dokładność i szybkość pomiarów.

Pasek_szeroki — bialy

CECHY KLUCZOWE

Maszyna CMM
- Budowa oparta na najnowszych rozwiązaniach technologicznych
- Wszystkie osie maszyny wykonane są z granitu, zapewniając maksymalną sztywność oraz wysoką stabilność wymiarową w zmiennych warunkach temperatury
- Łożyskowanie powietrzne we wszystkich osiach maszyny
- Zastosowanie skal odczytowych zainstalowanych na obojętnych termicznie materiale ROBAX zapewnia wysoką dokładność i szybkość pomiarów
- Technologia Direct Drive
- Pneumatyczna przeciwwaga osi Z
- Swobodny dostęp do przestrzeni roboczej
- Możliwość kompensacji temperatury
Pasek_szeroki

PARAMETRY CMM TRIMEK SPARK PLUS

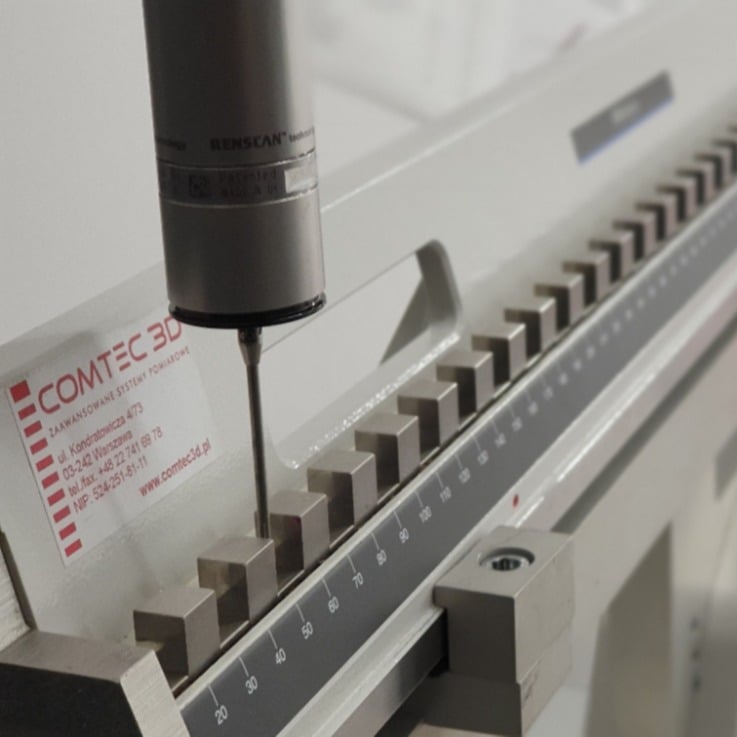

Wzorzec długości step gage

DOKŁADNOŚĆ



  • MPEE: od 0,5 + L/1000 μm
  • Powtarzalność MPEP:  0,6 μm

Kalibracja maszyny przeprowadzana zgodnie z normą ISO 10360-2 na podstawie akredytacji ISO/IEC 17025 przez autoryzowany serwis na terenie Polski .

ZASILANIE I MEDIA


  • Ciśnienie: 0.6 MPa
  • Pobór powietrza: 150 l/min dla maszyny plus ewentualnie dodatkowo dla systemu tłumienia drgań
  • Napięcie:  Jednofazowe 230 V, 50/60 Hz z jednym przewodem uziemionym
  • Maksymalna moc zasilania: 1 kW
  • Zabezpieczenie: C16A
  • System jest wyposażony w złącze Presblock 150 M. Obwód wejściowy skompresowanego powietrza maszyny powinien być wyposażony w osuszacz (minimalnie 3oC), i filtr oleju (0,01 ppm oleju).

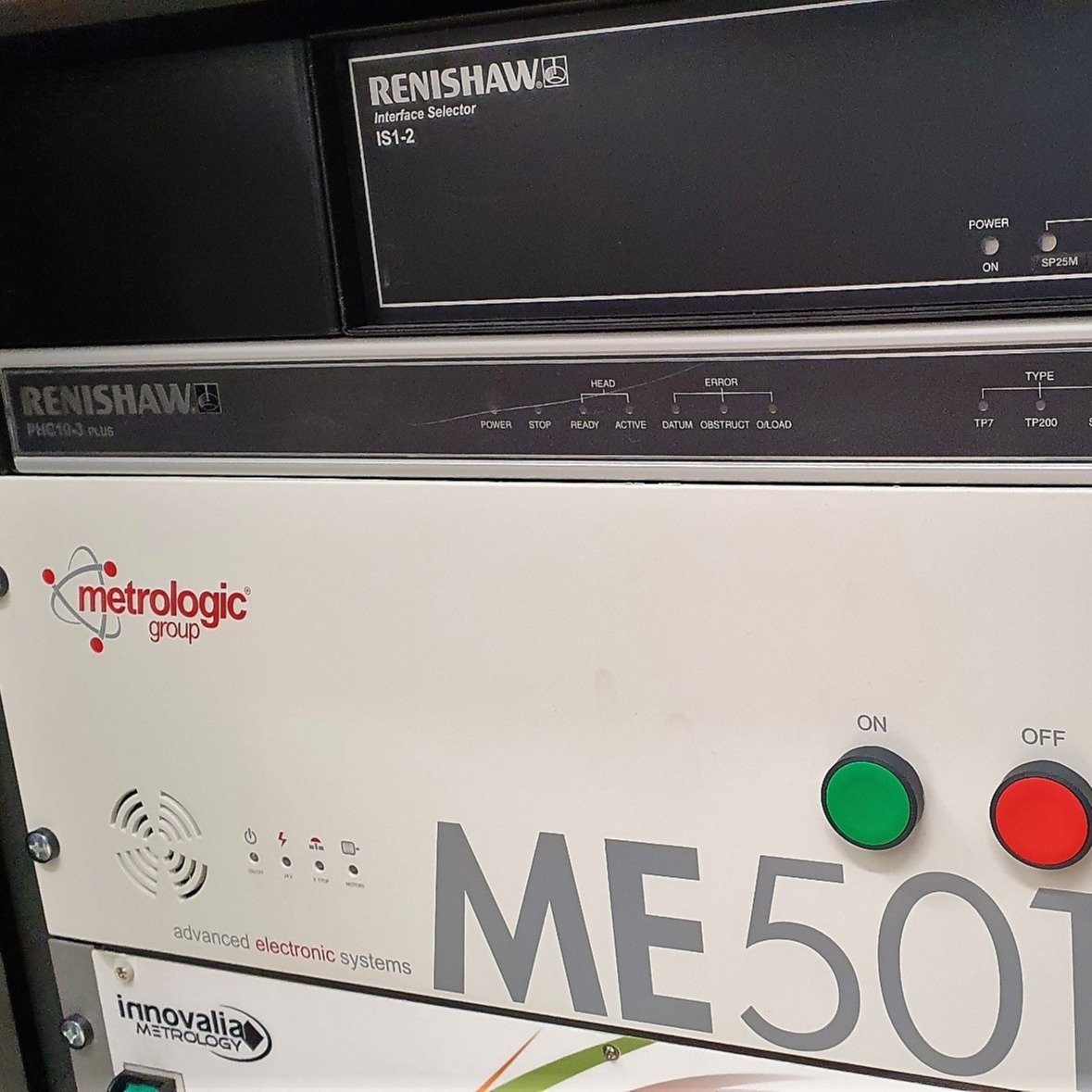

Kontroler maszyny CMM

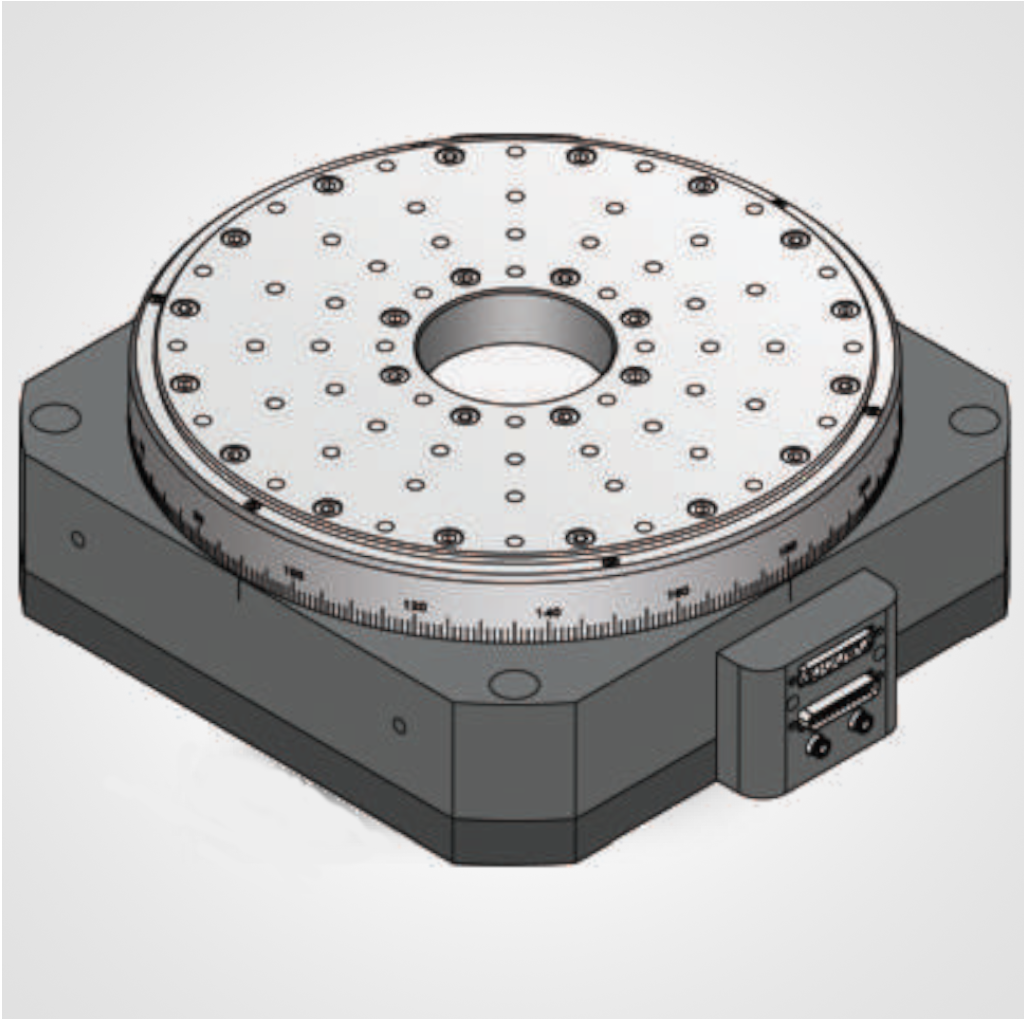

Stół obrotowy TRIMEK SPARK PLUS

STÓŁ OBROTOWY


Wykorzystanie stołu obrotowego przyśpiesza skaning powierzchni.

  • Średnica stołu: do 300mm
  • Rozdzielczość pozycjonowania: 0,036 arc sec
  • Maks. prędkość: 500 rpm
  • Dokładność: +/- 2 arc sec
  • Powtarzalność: <1 arc sec
  • Maks. masa detalu: 97kg



Parametry środowiska
Pasek_szeroki — bialy

PARAMETRY ŚRODOWISKOWE



1. Temperatura pracy: 20°C ± 2°C
2. Dopuszczalny gradient temperatury: 1°C/h, 1°C/m
3. Wilgotność: 40 – 80%  (bez kondensacji)

Pasek_szeroki

DOSTĘPNE KONFIGURACJE WYMIAROWE - TRIMEK SPARK PLUS



Model TRIMEK SPARK PLUS jest dostępny w różnych rozmiarach w zależności od potrzeb Klienta

Dostępne są następujące konfiguracje maszyn o zakresie roboczym:

X 500-1600mm

Y 500-1200mm

Z 600-1000mm

POTRZEBUJESZ UDOSKONALENIA SPRZĘTU 3D?

Pasek_szeroki

DOSTĘPNE KONFIGURACJE OPRZYRZĄDOWANIA

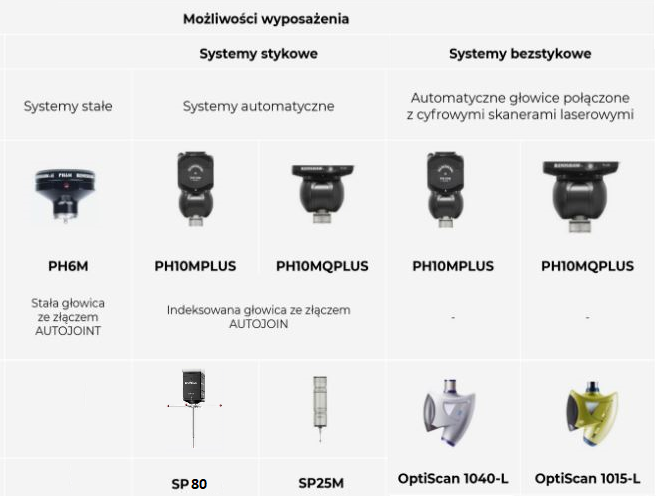

Konfiguracje oprzyrządowania maszyny CMM TRIMEK SPARK PLUS
