Sonda SP25M zawiera dwa czujniki w jednej obudowie. Użytkownik może dokonywać wyboru spośród pięciu modułów skanujących (które mogą utrzymywać trzpienie pomiarowe z gwintem M3 o długościach od 20 mm do 400 mm) i adaptera, zgodnego z modułami sond serii TP20 firmy Renishaw. Ta możliwość pozwala skanować i dokonywać pomiarów stykowych przy użyciu jednego systemu sondy.

Niewielkie rozmiary sondy SP25M oraz mocowanie typu „autojoint” sprawiają, że jest ona zgodna z głowicami PH10M PLUS / PH10MQ PLUS i PH6M. Można ją również mocować na adapterze wieloprzewodowym. Wszystkie te cechy razem zapewniają doskonały zasięg i dostęp do elementów przedmiotu obrabianego.

Szczegółowe informacje na temat technologii sondy SP25M można znaleźć w artykule technicznym dotyczącym tej sondy.

Sonda RENISHAW SP25M
Moduły sondy RENISHAW SP25M

Moduły sondy SP25M

pasek_no_background

Oferta modułów pozwala użytkownikom sondy SP25M rozbudowywać ich możliwości pomiarowe w miarę upływu czasu.

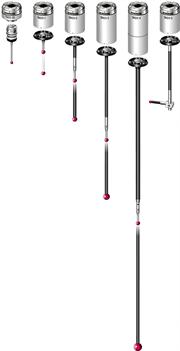

Każdy moduł skanujący SM25-# jest zoptymalizowany pod względem wzmocnienia i ugięcia właściwego sprężyny w celu dopasowania do określonego zakresu długości trzpieni pomiarowych. Każdemu modułowi odpowiada właściwa obsada trzpieni pomiarowych SH25-#.

Obsady trzpieni pomiarowych SH25-3 i SH25-4 są skonstruowane ze stałym trzonem z włókna węglowego, na którym mocuje się trzpień pomiarowy z gwintem M3 o dobranej prawidłowej długości roboczej.

Na sondzie SP25M można instalować również układy z trzpieniami bocznymi. Możliwe jest to dla modułów skanujących SM25-1/2/3/4/5 z wykorzystaniem talerzyków (SH25-1/2/3/4/5). W przypadku stosowania dłuższych trzpieni bocznych, firma Renishaw zalecana użycie nowych talerzyków SH25-2A/3A/4A, które zostały zaprojektowane specjalnie dla takiego zastosowania.

SM25-1

SM25-2

SM25-3

SM25-4

SM25-5

 TM25-20 TTP

pasek_no_background
pasek_no_background
pasek_no_background
pasek_no_background
pasek_no_background
pasek_no_background
RENISHAW SM25-1
RENISHAW SM25-2
RENISHAW SM25-3
RENISHAW SM25-4
RENISHAW SM25-5
RENISHAW TM25-20TTP

Stosowany z SH25-1

Długość trzpienia pomiarowego: od 20 mm do 50 mm

Stosowany z SH25-2

Długość trzpienia pomiarowego: od 50 mm do 105 mm

Stosowany z SH25-3

Długość trzpienia pomiarowego: od 120 mm do 200 mm

Stosowany z SH25-4

Długość trzpienia pomiarowego: od 220 mm do 400 mm

Stosowany z  SH25-5

Długość trzpienia pomiarowego: od 20 mm do 100 mm

Stosowany z modułami elektrostykowymi i adapterami TP20

Właściwości i KORZYŚCI

pasek_no_background
  • Najmniejsza na świecie sonda skanująca o średnicy zaledwie 25 mm
  • Moduły skanujące SM25 oraz moduły przystawki TM25-20 TTP można dokować bezpośrednio w portach FCR25.
    • Obsady trzpieni skanujących SH25 wymagają przystawki PA25-SH.
    • Moduły TP20 można przechowywać z pomocą przystawki PA25-20.
  • Wspaniałe parametry metrologiczne — odizolowany, optyczny układ pomiarowy oraz kompensacja wielomianowa 3-go stopnia.
  • Pięć modułów zapewnia optymalne parametry działania w całym zakresie długości trzpieni pomiarowych (do 400 mm).
  • Dwa czujniki w jednej sondzie — skanujący i elektrostykowy.
  • Zabezpieczenie w razie kolizji oraz prosta wymiana trzpieni pomiarowych.
  • Szybki i prosty cykl kalibracji sondy
  • Nadaje się idealnie do pomiarów profilów i kształtu.
  • Jest przystosowana do używania na sterowanych silnikiem głowicach indeksowanych dla zapewnienia większej elastyczności zastosowań oraz skrócenia czasów cykli skanowania.
  • Prosta i wytrzymała konstrukcja oferuje większą niezawodność — brak silników oraz mechanizmów blokujących.

Informacje ze strony producenta

Magazynek RENISHAW FCR25
Magazynek RENISHAW FCR25-L6
Magazynek RENISHAW FCR-L3
Sonda skanujące RENISHAW SP80

Sonda RENISHAW SP80

pasek_no_background

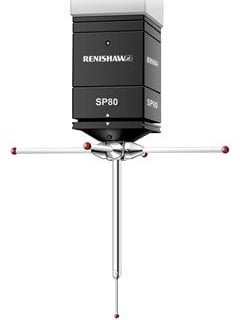

Sondę skanującą SP80 montuje się na pinoli; zastosowano w niej innowacyjny, optyczny układ pomiarowy, zapewniający wyjątkowe parametry skanowania, nawet przy zastosowaniu długich trzpieni pomiarowych.

Sonda SP80 zapewnia dostęp trzpienia pomiarowego do głęboko położonych elementów przedmiotu; przenosi trzpienie o długości do 1000 mm oraz masie do 500 g. Obsługuje również konfiguracje gwiazdowe, które nie wymagają przeciwwagi. Trzpienie pomiarowe M5 firmy Renishaw zaprojektowane są specjalnie do sondy SP80 i zapewniają doskonałą dokładność pomiarów.

Główne zalety systemu:

  • Bardzo wysoka dokładność skanowania dzięki zastosowaniu cyfrowego układu pomiarowego o rozdzielczości 0,02 μm
  • Możliwość zastosowania trzpieni pomiarowych o długości do 1000 mm i masie do 500 g bez przeciwwagi
  • Szybka reakcja sondy dzięki niewielkiej masie własnej
  • Powtarzalna wymiana trzpieni w celu szybkiej i elastycznej kontroli przedmiotów

Katalog
comtec 3D

catalog-img

Katalog
comtec 3D
