WSPÓŁRZĘDNOŚCIOWA MASZYNA POMIAROWA CNC

TRIMEK SPARK

GRANITOWA konstrukcja portalu maszyny zapewnia najbardziej powtarzalny, dokładny i wiarygodny proces kontroli detalu.

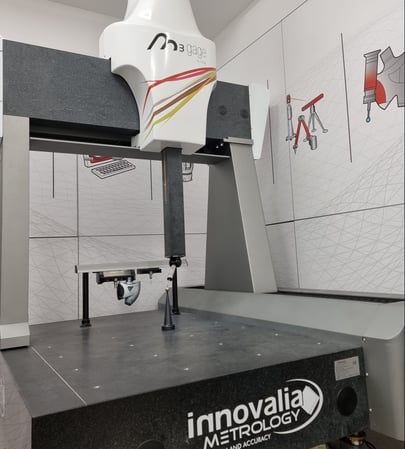

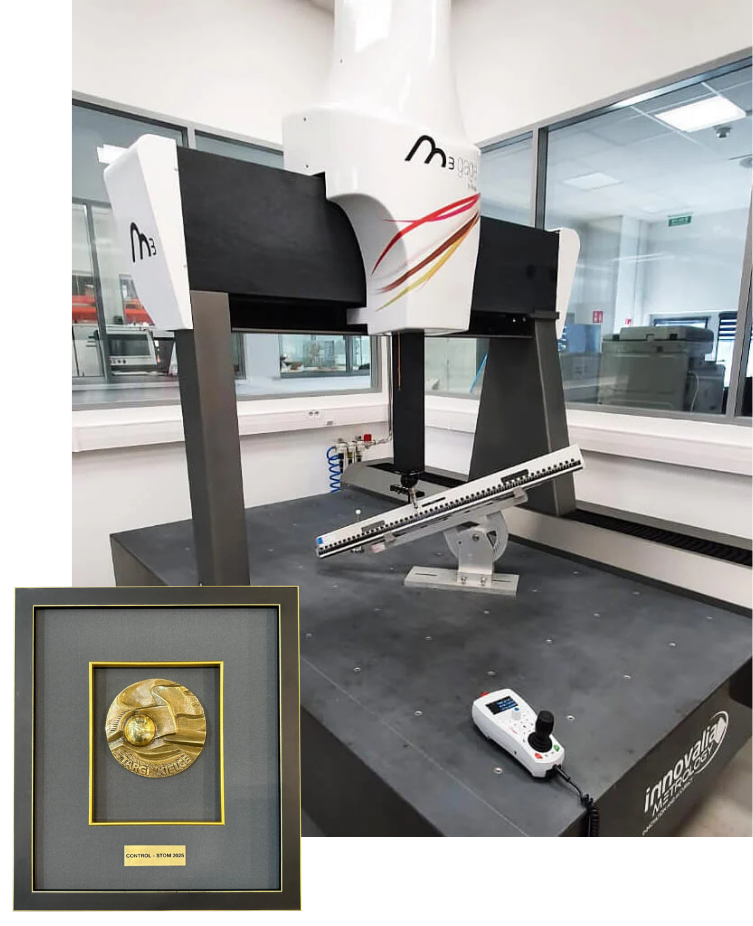

Maszyna CMM Trimek Spark
Pasek_szeroki

MASZYNA CMM

TRIMEK SPARK

Model TRIMEK SPARK to współrzędnościowa maszyna pomiarowa 3D o konstrukcji PORTALOWEJ wykonana w technologii granitowej dostępna w różnych konfiguracjach rozmiarowych w zależności od potrzeb KLIENTA.

Model TRIMEK SPARK charakteryzuje się prostą budową, opartą na najnowszych rozwiązaniach technologicznych. Wszystkie osie maszyny wykonane są z granitu, zapewniając wysoką stabilność wymiarową
i precyzyjne przesuwy nawet w zmiennych warunkach temperatury. Wysoka precyzja odczytu ruchów maszyny realizowana jest dzięki wykorzystaniu zestawu optycznych przetworników położenia RENISHAW, które charakteryzują się dużą odpornością na pył, zadrapania i ślady oleju na liniale.

Pasek_szeroki — bialy

CECHY KLUCZOWE

Maszyna CMM
- Budowa oparta na najnowszych rozwiązaniach technologicznych
- Wszystkie osie maszyny wykonane są z granitu, zapewniając maksymalną sztywność oraz wysoką stabilność wymiarową w zmiennych warunkach temperatury
- Łożyskowanie powietrzne we wszystkich osiach maszyny
- Wysoka precyzja odczytu ruchów maszyny dzięki zastosowaniu skal RENISHAW o rozdzielczości 0,05 μm
- Stół maszyny zawierający siatkę gwintowanych otworów M8
- Pneumatyczna przeciwwaga osi Z
- Swobodny dostęp do przestrzeni roboczej
- Prędkość maksymalna 500 mm/s
- Przyśpieszenie maksymalne 1200 mm/s2
Pasek_szeroki

PARAMETRY CMM TRIMEK SPARK

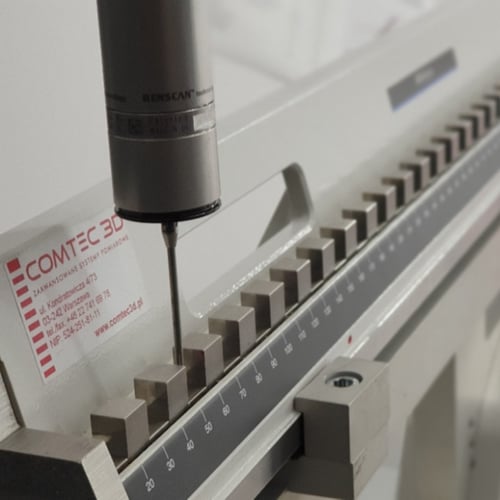

Wzorzec długości step gage

DOKŁADNOŚĆ



  • MPEE: od 1,5 + 2,2*L/1000 μm

  • Powtarzalność MPEP: od 1,5 μm

Kalibracja maszyny przeprowadzana zgodnie z normą ISO 10360-2 na podstawie akredytacji ISO/IEC 17025 przez autoryzowany serwis na terenie Polski .

ZASILANIE I MEDIA



  • Ciśnienie: 0.6 MPa

  • Pobór powietrza: 150 l/min dla maszyny plus ewentualnie dodatkowo dla systemu tłumienia drgań

  • Napięcie:  Jednofazowe 230 V, 50/60 Hz z jednym przewodem uziemionym

  • Maksymalna moc zasilania: 1 kW

  • Zabezpieczenie: C16A

  • System jest wyposażony w złącze Presblock 150 M. Obwód wejściowy skompresowanego powietrza maszyny powinien być wyposażony w osuszacz (minimalnie 3oC), i filtr oleju (0,01 ppm oleju).

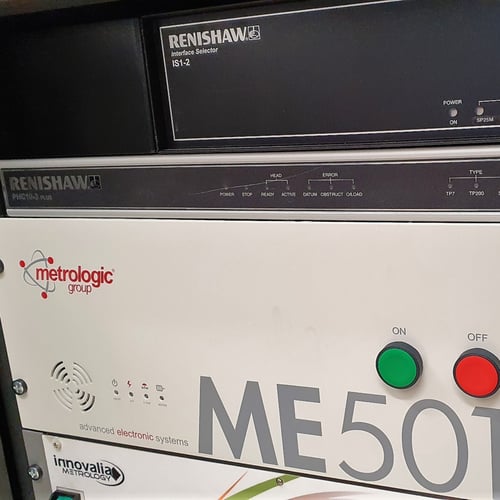

Kontroler maszyny CMM

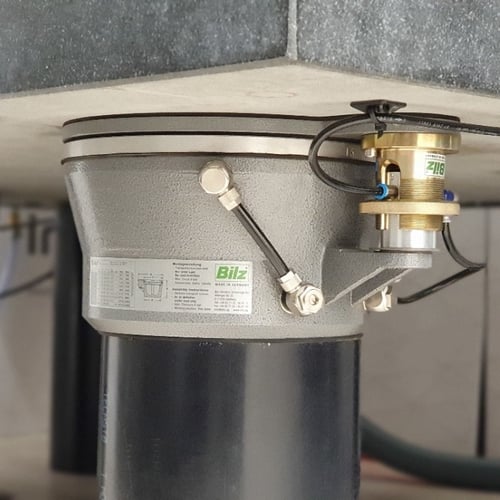

System tłumienia drgań BILZ

SYSTEMY TŁUMIENIA DRGAŃ


Dopuszczalna wibracje:

  • 30 mm/sec2 1-10 Hz

  • 15mm/sec2 10-20 Hz

  • 50 mm/sec2 20-100 Hz

Zaleca się wykonanie badań technicznych odnośnie podłoża i skali amplitud i częstotliwości propagowanych fal

Parametry środowiska
Pasek_szeroki — bialy

PARAMETRY ŚRODOWISKOWE



1. Temperatura pracy: 20°C ± 2°C
2. Dopuszczalny gradient temperatury: 1°C/h, 1°C/m
3. Wilgotność: 40 – 80%  (bez kondensacji)

Pasek_szeroki

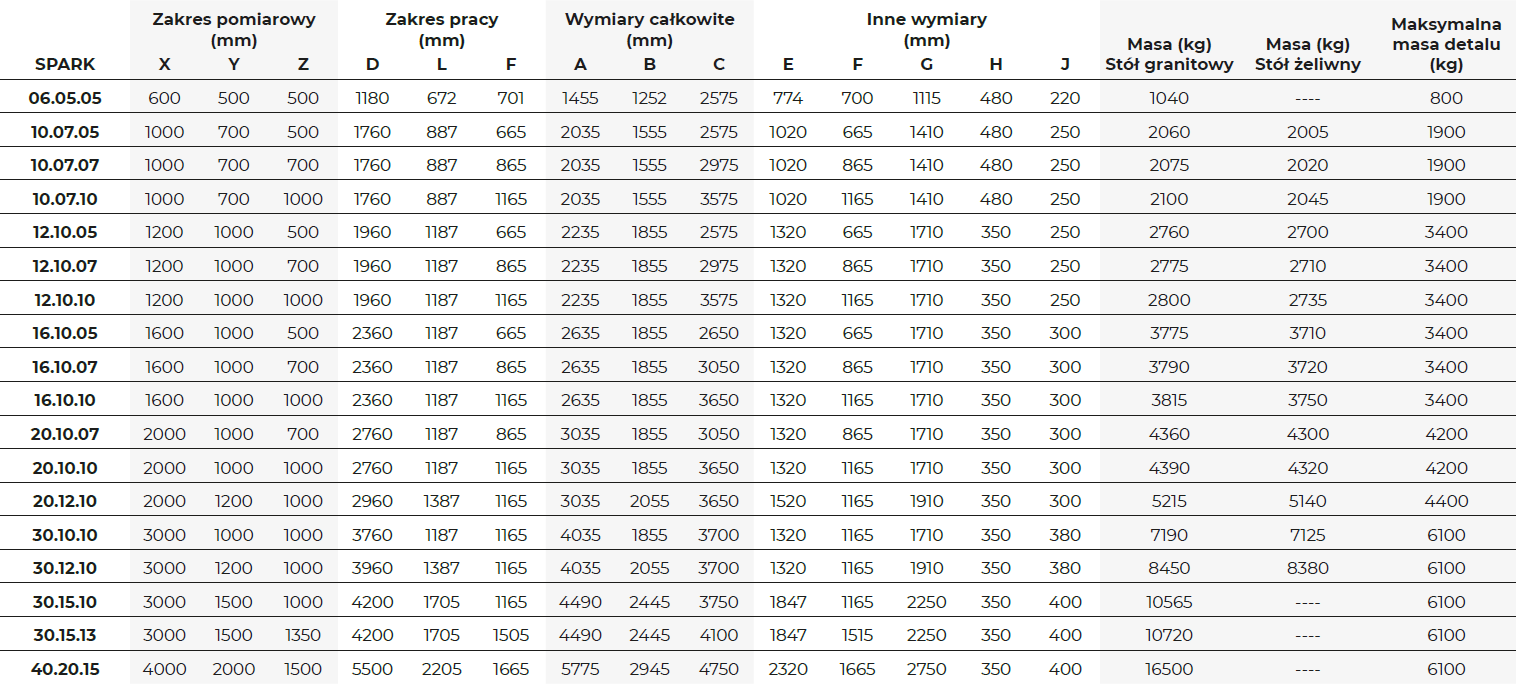

DOSTĘPNE KONFIGURACJE WYMIAROWE - TRIMEK SPARK



Model TRIMEK SPARK jest dostępny w różnych rozmiarach w zależności od potrzeb Klienta

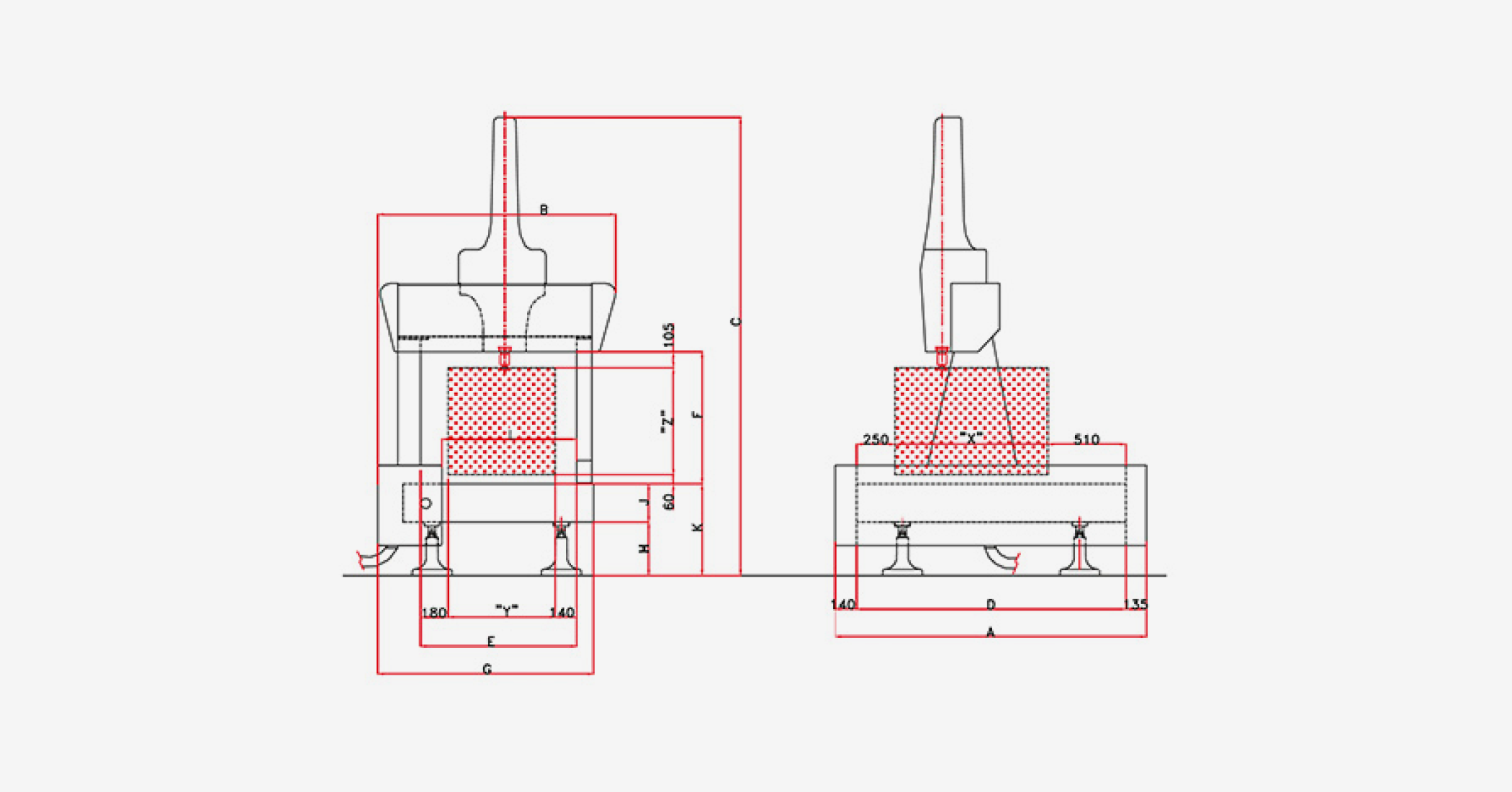

Dostępne konfiguracje maszyny CMM Trimek Spark
Dostępne konfiguracje maszyny CMM Trimek Spark
