Trzpienie pomiarowe RENISHAW do sond stykowych

Oferujemy pełny asortyment precyzyjnych trzpieni pomiarowych i akcesoriów do trzpieni.



Czym jest trzpień pomiarowy?

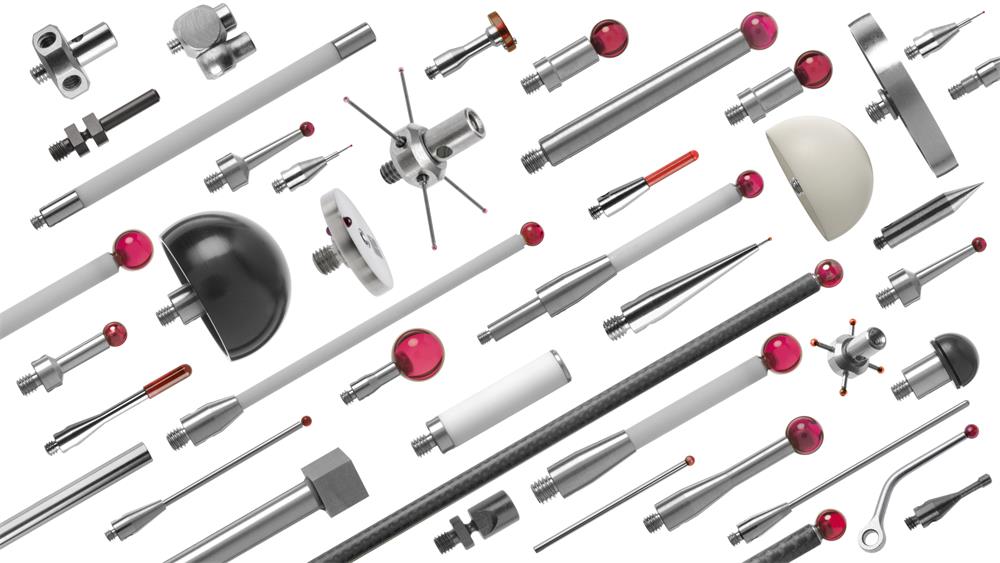

trzpienie-www

Trzpień pomiarowy jest niezbędną częścią składową systemu pomiarowego, która pełni kluczową rolę w dokonywaniu precyzyjnych pomiarów. Jego głównym zadaniem jest wejście w kontakt z mierzonym przedmiotem, umożliwiając przemieszczenie mechanizmu sondy oraz przekazanie sygnału do systemu pomiarowego. Wygenerowany sygnał pozwala na wykonanie dokładnego pomiaru, co jest kluczowe dla kontroli jakości produkowanych elementów.

Kontrolowany element określa rodzaj i kształt używanego trzpienia pomiarowego. Istnieje wiele różnych rodzajów trzpieni pomiarowych, które są dostosowane do różnych zastosowań, zależnie od wymagań i specyfiki procesu pomiarowego. W każdym przypadku kwestią zasadniczą jest maksymalna sztywność trzpienia pomiarowego oraz idealna kulistość końcówki. Te parametry wpływają na dokładność pomiarów oraz niezawodność systemu pomiarowego. Trzpienie pomiarowe RENISHAW są dostępne w różnych materiałach i konstrukcjach, które odpowiadają specyficznym potrzebom pomiarowym. Wybór właściwego trzpienia pomiarowego jest niezbędny dla zapewnienia optymalnych wyników pomiarów.

Przykładowe zestawy M2

Zestaw startowy M2 - A-5004-5131


Ten zestaw zawiera najczęściej używane trzpienie pomiarowe dla danego typu gwintu/sondy.k

renishaw_M2_start
Ilość Numer katalogowy Opis
2 A-5003-0033 Kulka rubinowa M2, trzon z węglika wolframu, śr. 1 mm, dł. 20 mm, efektywna długość robocza 12,5 mm
2 A-5000-3603 Kulka rubinowa M2, trzon ze stali nierdzewnej, śr. 2 mm, dł. 20 mm
1  A-5000-4160 Kulka rubinowa M2, trzon ze stali nierdzewnej, śr. 3 mm, dł. 20 mm, efektywna długość robocza 17 mm
 1 A-5000-4161 Kulka rubinowa M2, trzon ze stali nierdzewnej, śr. 4 mm, dł. 20 mm, efektywna długość robocza 20 mm
1 A-5000-7805 Kulka rubinowa M2, trzon z węglika wolframu, śr. 0,5 mm, dł. 10 mm, efektywna długość robocza 3 mm
1 A-5000-7806 Kulka rubinowa M2, trzon ze stali nierdzewnej, śr. 1 mm, dł. 10 mm, efektywna długość robocza 4,5 mm
2 A-5004-7582 Narzędzie do trzpieni pomiarowych M2-M3
1 A-5004-7585 Przedłużenie M2 ze stali nierdzewnej, dł. 10 mm
1 A-5004-7586 Przedłużenie M2 ze stali nierdzewnej, dł. 20 mm

Zestaw do wysokowydajnych pomiarów M2 - A-5003-2310


Ten zestaw zawiera najczęściej używane trzpienie pomiarowe dla danego typu gwintu/sondy.k

renishaw_M2_do wysokowydajnych pomiarów
Ilość Numer katalogowy Opis
1 A-5003-2283 Przedłużenie M2, dł. 90 mm
1  A-5003-2282 Przedłużenie M2, dł. 70 mm
1  A-5003-2281 Przedłużenie M2, dł. 50 mm
 1 A-5003-2280 Przedłużenie M2, dł. 40 mm
1 A-5003-2287 Kulka rubinowa M2, trzon z włókna węglowego, śr. 6 mm, dł. 50 mm, efektywna długość robocza 50 mm
1 A-5003-2286 Kulka rubinowa M2, trzon z włókna węglowego, śr. 5 mm, dł. 50 mm, efektywna długość robocza 50 mm
1 A-5003-2285 Kulka rubinowa M2, trzon z włókna węglowego, śr. 4 mm, dł. 50 mm, efektywna długość robocza 50 mm
2 A-5004-7582 Narzędzie do trzpieni pomiarowych M2-M3
2 A-5003-2300 Narzędzie do trzpieni pomiarowych M2

Zestaw do rozbudowy trzpienia pomiarowego M2 - A-5000-0002


Ten zestaw zawiera najczęściej używane trzpienie pomiarowe dla danego typu gwintu/sondy.k

renishaw_M2_do_rozbudowy
Ilość Numer katalogowy Opis
1  A-5000-7810 Dysk M2 ze stali srebrzanki, z rolką kulkową, śr. 25 mm
1  P-TL01-0150 Klucz do dokręcania
 2 A-5004-7582 Narzędzie do trzpieni pomiarowych M2 i M3
1  A-5000-7811 Gwiazda rubinowa M2, 4-kierunkowa, rozpiętość 10 mm, śr. 1 mm
1 A-5000-7809 Trzpień dyskowy M2 ze stali srebrzanki, śr. 18 mm
1 A-5004-7611 Przedłużenie M2 ze stali nierdzewnej, dł. 40 mm
1 A-5000-7813 Wskazówka M2, z węglika wolframu, śr. 1,4 mm, dł. 10 mm, kąt 30°
1 A-5000-7801 Kulka rubinowa M2, trzon z węglika wolframu, śr. 0,7 mm, dł. 10 mm
1 A-5000-7805 Kulka rubinowa M2, trzon z węglika wolframu, śr. 0,5 mm, dł. 10 mm
1 A-5000-7800 Kulka rubinowa M2, trzon z węglika wolframu, śr. 0,3 mm, dł. 10 mm
1 A-5000-7803 Kulka rubinowa M2, trzon ze stali nierdzewnej, śr. 2,5 mm, dł. 10 mm
1 A-5000-7807 Kulka rubinowa M2, trzon ze stali nierdzewnej, śr. 2 mm, dł. 10 mm
1 A-5000-7802 Kulka rubinowa M2, trzon ze stali nierdzewnej, śr. 1,5 mm, dł. 10 mm
1 A-5000-7806 Kulka rubinowa M2, trzon ze stali nierdzewnej, śr. 1 mm, dł. 10,1 mm
2 A-5000-7804 Kulka rubinowa M2, trzon ze stali nierdzewnej, śr. 2,5 mm, dł. 20 mm
1 A-5000-7812 Walec z końcówką sferyczną M2, trzon ze stali nierdzewnej, śr. 2 mm, dł. 21,2 mm
1 A-5000-7808 Kulka rubinowa M2, trzon z węglika wolframu, śr. 1 mm, dł. 20 mm

Zestaw trzpieni M2  - A-5000-0001


Ten zestaw zawiera najczęściej używane trzpienie pomiarowe dla danego typu gwintu/sondy.k

renishaw_M2_do_rozbudowy
Ilość Numer katalogowy Opis
1 A-5000-3626 Gwiazda rubinowa M2, 5-kierunkowa, rozpiętość 30 mm, śr. 2 mm
1  A-5000-7810 Dysk M2 ze stali srebrzanki, z rolką kulkową, śr. 25 mm
1  A-5000-7629 Gwiazda rubinowa M2, 5-kierunkowa, rozpiętość 20 mm, śr. 2 mm
 1 A-5000-3627 Uchwyt mocujący trzpienia pomiarowego M2, 5-kierunkowy
1  A-5000-7534 Przegub trzpienia pomiarowego M2
1 A-5000-7809 Trzpień dyskowy M2 ze stali srebrzanki, śr. 18 mm
1 A-5000-7811 Gwiazda rubinowa M2, 4-kierunkowa, rozpiętość 10 mm, śr. 1 mm
1 A-5000-3614 Trzpień z zakończeniem półkolistym M2, śr. 18 mm
1 A-5004-7593 Przystawka ze stali nierdzewnej M2 do M3
2 A-5004-7582 Narzędzie do trzpieni pomiarowych M2 i M3
4 A-5004-7610 Przedłużenie M2 ze stali nierdzewnej, dł. 5 mm
2 A-5004-7591 Przedłużenie M2 ze stali nierdzewnej, dł. 30 mm
2 A-5004-7611 Przedłużenie M2 ze stali nierdzewnej, dł. 40 mm
1 P-TL01-0150 Klucz sześciokątny 1,5 mm A/F
1 A-5000-3611 Dysk rubinowy M2, z rolką kulkową, śr. 6 mm
1 A-5000-7813 Wskazówka M2, z węglika wolframu, śr. 1,4 mm, dł. 10 mm, kąt 30°
2 A-5000-7806 Kulka rubinowa M2, trzon ze stali nierdzewnej, śr. 1 mm, dł. 10,1 mm
1 A-5000-7802 Kulka rubinowa M2, trzon ze stali nierdzewnej, śr. 1,5 mm, dł. 10 mm
3 A-5000-7807 Kulka rubinowa M2, trzon ze stali nierdzewnej, śr. 2 mm, dł. 10 mm
1 A-5000-7803 Kulka rubinowa M2, trzon ze stali nierdzewnej, śr. 2,5 mm, dł. 10 mm
1 A-5000-3604 Kulka rubinowa M2, trzon ze stali nierdzewnej, śr. 3 mm, dł. 10 mm
2 A-5000-7805 Kulka rubinowa M2, trzon ze stali nierdzewnej, śr. 3 mm, dł. 10 mm
1 A-5000-7801 Kulka rubinowa M2, trzon z węglika wolframu, śr. 0,7 mm, dł. 10 mm
1 A-5000-7800 Kulka rubinowa M2, trzon z węglika wolframu, śr. 0,3 mm, dł. 10 mm
1 A-5000-4158 Kulka rubinowa M2, trzon ze stali nierdzewnej, śr. 8 mm, dł. 11 mm
2 A-5000-4156 Kulka rubinowa M2, trzon ze stali nierdzewnej, śr. 6 mm, dł. 10 mm
2 A-5000-4155 Kulka rubinowa M2, trzon ze stali nierdzewnej, śr. 5 mm, dł. 10 mm
3 A-5000-4154 Kulka rubinowa M2, trzon ze stali nierdzewnej, śr. 4 mm, dł. 10 mm
4 A-5000-3604 Kulka rubinowa M2, trzon ze stali nierdzewnej, śr. 3 mm, dł. 10 mm
2 A-5004-7586 Przedłużenie M2 ze stali nierdzewnej, dł. 20 mm
1 A-5000-7808 Kulka rubinowa M2, trzon z węglika wolframu, śr. 1 mm, dł. 20 mm
5 A-5000-3603 Kulka rubinowa M2, trzon ze stali nierdzewnej, śr. 2 mm, dł. 20 mm
2 A-5000-7804 Kulka rubinowa M2, trzon ze stali nierdzewnej, śr. 2,5 mm, dł. 20 mm
2 A-5000-4160 Kulka rubinowa M2, trzon ze stali nierdzewnej, śr. 3 mm, dł. 20 mm
2 A-5004-7585 Przedłużenie M2 ze stali nierdzewnej, dł. 10 mm
1 A-5004-7589 Walec M2 ze stali srebrzanki, śr. 1,5 mm, dł. 1,25 mm
1 A-5004-7585 Przedłużenie M2 ze stali nierdzewnej, dł. 10 mm
1 A-5004-7590 Walec M2 ze stali srebrzanki, śr. 3 mm, dł. 12,75 mm
1 A-5000-4160 Kulka rubinowa M2, trzon ze stali nierdzewnej, śr. 3 mm, dł. 20 mm
3 A-5000-4161 Kulka rubinowa M2, trzon ze stali nierdzewnej, śr. 4 mm, dł. 20 mm
1 A-5004-7588 Wskazówka M2, ze stali srebrzanki, śr. 1,4 mm, dł. 15 mm, kąt 30°
1 A-5000-7812 Walec z rubinową końcówką sferyczną M2, trzon ze stali nierdzewnej, śr. 2 mm, dł. 21,2 mm

KONTAKT

Skonsultuj się z naszymi ekspertami w dziedzinie pomiarów

Pomożemy Ci dobrać odpowiedni trzpień pomiarowy, uwzględniając specyfikę Twojej branży oraz proces produkcyjny.

Skontaktuj się
biuro@comtec3d.pl

Przykładowe zestawy M3

Zestaw startowy M3 - A-5004-6880


Ten zestaw zawiera najczęściej używane trzpienie pomiarowe dla danego typu gwintu/sondy.k

renishaw_M3_Start
Ilość Numer katalogowy Opis
1 A-5000-3551 Kulka rubinowa M3, trzon ze stali nierdzewnej, śr. 1 mm, dł. 21 mm, efektywna długość robocza 4 mm
1 A-5000-7612 Dysk M3 ze stali srebrzanki, bez rolki kulkowej, śr. 35 mm, szerokość 5 mm
1  A-5000-7630 Kulka rubinowa M3, trzon ze stali nierdzewnej, śr. 5 mm, dł. 21 mm, efektywna długość robocza 21 mm
 1 A-5003-0053 Kulka rubinowa M3, trzon z węglika wolframu, śr. 2 mm, dł. 40 mm, efektywna długość robocza 32,5 mm
1 A-5003-0059 Kulka rubinowa M3, trzon z węglika wolframu, śr. 3 mm, dł. 50 mm, efektywna długość robocza 43,7 mm
1 A-5003-0060 Kulka rubinowa M3, trzon z węglika wolframu, śr. 4 mm, dł. 40 mm, efektywna długość robocza 36 mm
1 A-5003-0069 Kulka rubinowa M3, trzon ceramiczny, śr. 5 mm, dł. 50 mm, efektywna długość robocza 50 mm
1 A-5004-7582 Narzędzie do trzpieni pomiarowych M2 i M3
1 A-5003-0075 Przedłużenie ceramiczne M3, dł. 50 mm

Zestaw trzpieni pomiarowych M3 do SP25M/ SM25-2/ SH25-2 -  A-5003-6152


Ten zestaw zawiera najczęściej używane trzpienie pomiarowe dla danego typu gwintu/sondy.k

renishaw_M3_SP25
Ilość Numer katalogowy Opis
1 A-5003-5970 Kulka rubinowa M3, trzon z włókna węglowego, śr. 5 mm, efektywna długość robocza 13,5 mm
1  A-5003-5971 Trzpień pomiarowy M3 z kulką z azotku krzemu, trzon z włókna węglowego, śr. 5 mm, efektywna długość robocza 13,5 mm
1  A-5003-5977 Kulka rubinowa M3, trzon z włókna węglowego, śr. 5 mm, efektywna długość robocza 42,5 mm
 1 A-5003-5972 Trzpień pomiarowy M3 z kulką rubinową, trzon z włókna węglowego, śr. 6 mm, efektywna długość robocza 50 mm
1 A-5003-5973 Trzpień pomiarowy M3 z kulką rubinową, trzon z włókna węglowego, śr. 6 mm, efektywna długość robocza 75 mm
1 A-5004-7582 Narzędzie do trzpieni pomiarowych M2-M3

Zestaw trzpieni pomiarowych M3 do SP25M/ SM25-2/ SH25-2 -  A-5003-6152


Ten zestaw zawiera najczęściej używane trzpienie pomiarowe dla danego typu gwintu/sondy.k

renishaw_M3_Start
Ilość Numer katalogowy Opis
1 A-5003-5975 Kulka rubinowa M3, trzon z włókna węglowego, śr. 5 mm, efektywna długość robocza 13,5 mm
1  A-5003-5978 Trzpień pomiarowy M3 z azotku krzemu, trzon z włókna węglowego, śr. 5 mm, efektywna długość robocza 13,5 mm
1  A-5003-5974 Kulka rubinowa M3, trzon z włókna węglowego, śr. 5 mm, efektywna długość robocza 42,5 mm
 1 A-5003-4860 Kulka rubinowa M3, trzon z włókna węglowego, śr. 6 mm, efektywna długość robocza 75 mm
1 A-5003-4863 Kulka rubinowa M3, trzon z włókna węglowego, śr. 8 mm, efektywna długość robocza 100 mm
1 A-5004-7582 Narzędzie do trzpieni pomiarowych M2-M3
