SILMA X4

Tworząc programy pomiarowe w symulacji OFFLINE na dokładnym odwzorowaniu urządzenia i środowiska pomiarowego Twoje maszyny CMM i roboty są gotowe do kontynuowania pomiarów i analizy.

Programy pomiarowe są symulowane dokładnie sprawdzone na okoliczność wystąpienia kolizji lub błędów i gotowe do wdrożenia w Twoim procesie produkcyjnym.

Program do symulacji offline, taki jak Silma X4 lub Silma X4 i-Robot, może pracować bezpośrednio z natywnymi i neutralnymi plikami CAD wykorzystującymi PMI oraz automatycznie interpretować GD&T.

Nasze oprogramowanie symulacyjne Silma może być również wykorzystywane do celów szkoleniowych, jako narzędzie do nauki online.

Rozwiązanie SILMA X4 rewolucjonizuje podejście do kontroli jakości, umożliwiając symulację w trybie offline. Dzięki temu, nie musimy angażować maszyny CMM, co przekłada się na znaczące oszczędności czasu. Czas, który możemy później wykorzystać na rzeczywiste pomiary.

Kluczową zaletą jest możliwość dokładnego przetestowania i optymalizacji programu w środowisku offline, a następnie płynne przeniesienie go do środowiska online, gwarantując sprawność i precyzję procesu pomiarowego.

Unikalna funkcjonalność

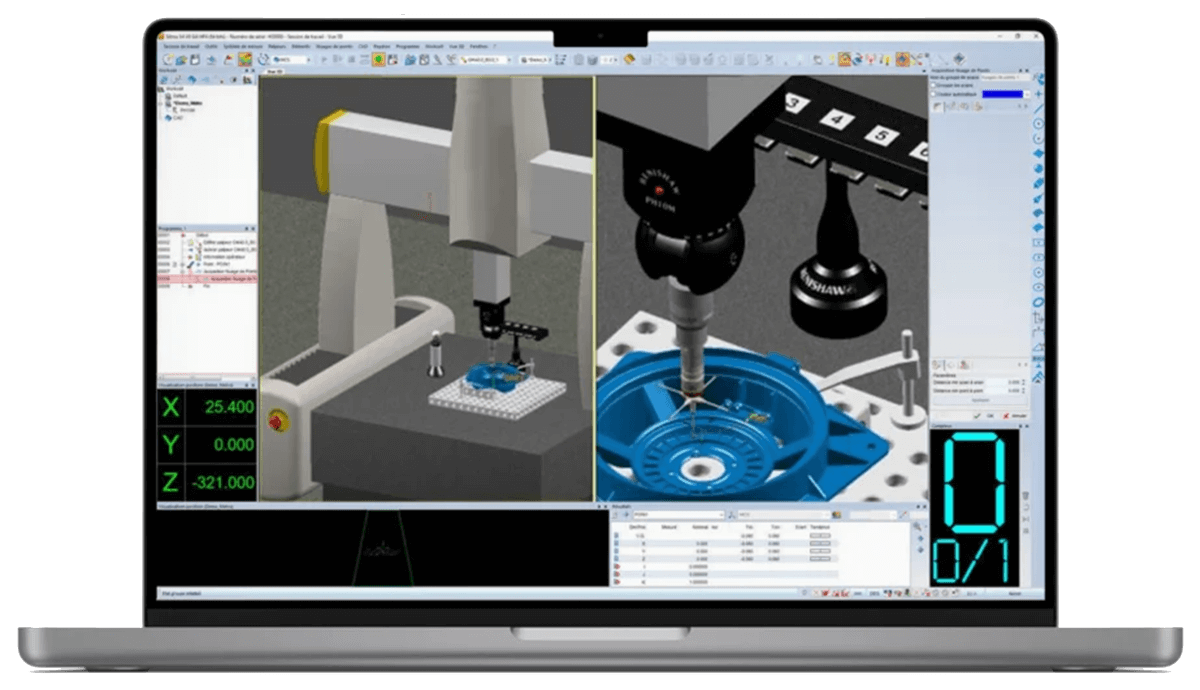

Ponad 400 bibliotek zawierających wirtualne reprezentacje dowolnych maszyn CMM, robotów przemysłowych jak i urządzeń mobilnych.
Wizualizacja rzeczywistej kinematyki maszyny CMM w tym głowicy oraz sondy.
Pełna wizualizacja akcesoriów i oprzyrządowania maszyny pomiarowej CMM.
Możliwość importowania w postaci modeli CAD, mocowań detali oraz oprzyrządowania.
Pełna symulacja procesu pomiarowego odpowiadająca w 100% rzeczywistej konfiguracji.

Tworzenie środowiska wirtualnego

W skład oprogramowania SILMA X4 wchodzi szereg rozbudowanych bibliotek urządzeń pomiarowych i ich wyposażenia takiego jak głowice, sondy, trzpienie pomiarowe oraz inne akcesoria. Mierzone części wraz z ich oprzyrządowaniem mogą być bezpośrednio zaimportowane z pliku CAD i wizualizowane w wirtualnym środowisku systemu pomiarowego.

Maszyny CMM
Roboty przemysłowe
Laser trackery

Programowanie CMM offline

Możliwość tworzenie programów pomiarowych w języku DMIS lub MGPROG
Postprocesory
Importowanie programów pomiarowych z innych środowisk OFFLINE
Automatyczne generowanie trajektorii pomiarowych i ich optymalizacja
Analiza i automatyczne dobieranie optymalnej strategii pomiarowej
Automatyczne konfiguracja położenia głowicy pomiarowej do konkretnej charakterystyki

Weryfikacja programu pomiarowego

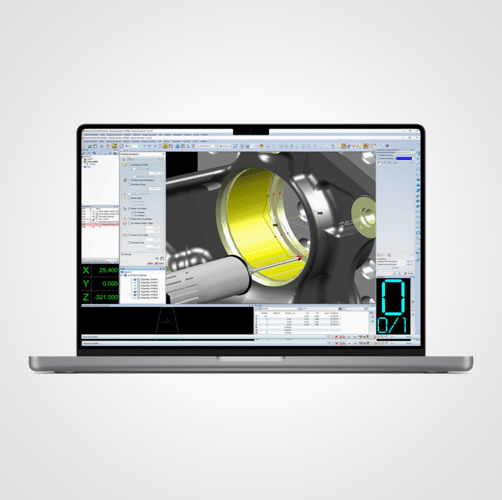

Wykrywanie kolizji i automatyczne unikanie kolizji
Optymalizacja ścieżek pomiarowych
Automatyczny dobór pozycji głowicy
Wbudowane algorytmy dotyczące analizy struktury pozwalają na weryfikację spójności i poprawności tworzonego programu
Automatyczne wykrywanie i omijanie kolizji w czasie rzeczywistym zapewnia operatorowi szybkie i łatwe przygotowanie programu pomiarowego

Symulacja pracy programu

Raportowanie graficzne
Edytor raportów
Personalizacja raportów

Tworzenie programów może odbywać się bezpośrednio w językach programowania MGPROG oraz DMIS. Ponadto gotowy program może zostać wyeksportowany do dodatkowych formatów, np. QUINDOS, UMESS, i uruchomiony bezpośrednio na urządzeniu 3D.

Import danych wejściowych

Import plików CAD w wielu formatach (m.in. CATIA, UG/NX, Pro/E, IDEAS)
Import tolerancji GD&T oraz ich rozbudowana analiza. Intuicyjne pozycjonowanie elementów środowiska 3D z wykorzystaniem zaawansowanych algorytmów
Automatyczne wykrywanie i unikanie kolizji. Optymalizacja ścieżek pomiarowych z wykorzystaniem modelu CAD oraz kostki bezpieczeństwa
