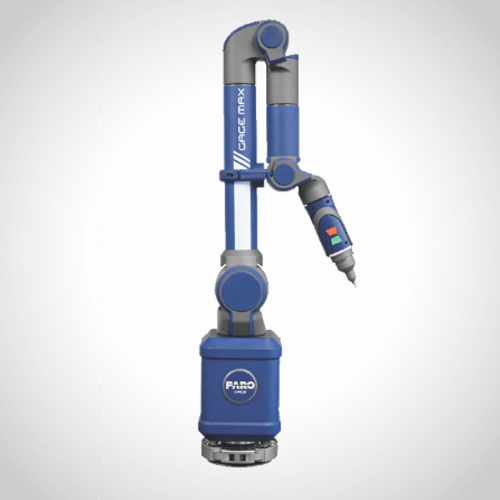

Ramię pomiarowe FARO GAGE MAX

Najbardziej dokładne ramię pomiarowe FARO w atrakcyjnej cenie.
Precyzyjny i powtarzalny pomiar 3D.



Precyzja pomiaru z FARO GAGE MAX

Wykonywanie kontroli jakości produkowanych komponentów za pomocą tradycyjnych narzędzi ręcznych jest czasochłonną i złożoną procedurą. Ramię pomiarowe FARO GAGE MAX jest bardzo wydajnym urządzeniem i pozwala zoptymalizować proces pomiarowy 3D w warunkach warsztatowych oraz bezpośrednio na linii produkcyjnej.
Przenośne ramie FARO GAGE MAX instalowane jest w miejscu kontroli w kilka sekund i zapewnia precyzyjne pomiary oraz pracę w oparciu o model CAD.

Cechy
kluczowe
01.

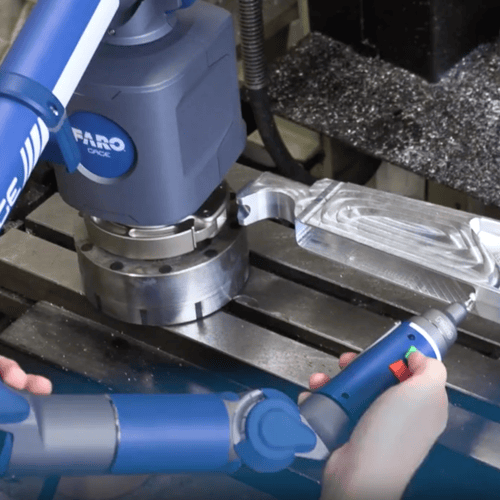

Możliwość przeprowadzenia inspekcji na części, która jest jeszcze zamocowana na maszynie obróbczej

02.

Zmniejszenie liczby narzędzi koniecznych do kontroli wymiarowej

03.

Zwiększenie wydajności poprzez szybsze rozwiązywanie problemów i analizę przyczyn źródłowych

04.

Złożone inspekcje 3D i automatyczne raporty pomagają operatorom zlokalizować defekty

05.

Wyższe tempo produkcji i skrócony czas przestoju na weryfikację przekładają się na większą przepustowość

06.

Uniwersalność otoczenia pomiaru - ramię dostosowane jest do pracy w warunkach laboratoryjnych i  produkcyjnych

07.

Szybsze generowanie przychodów dzięki wcześniejszemu wprowadzeniu produktów na rynek oraz ograniczenie modyfikacji i przestojów

08.

Dostarczanie produktów o wyższej jakości sprawia, że Twoi klienci są zadowoleni i będą Cię polecać

Dlaczego warto wybrać FARO GAGE MAX

  • Zakres pracy ramienia 1.5M

  • Dokładność 0,022mm

  • Wszechstronność zastosowań

  • Wbudowania przeciwwaga umożliwiająca wygodną pracę jedną ręką - patent FARO

  • Wbudowana kompensacja temperatury oparta na czujnikach umieszczonych na każdym z enkoderów oraz przy podstawie ramienia i sondzie pomiarowej- patent FARO

  • Możliwość pracy na 2 bateriach co zapewnia ciągłość pracy bez konieczności podłączania ramienia do sieci

  • Uchwyt ołówkowy oraz pistoletowy (zdejmowana rękojeść)

  • Kalibracja zgodnie z normą ISO 10360-12

faro gage max_ramie
metrolog x4

Uniwersalne oprogramowanie pomiarowe Metrolog X4

Pakiet METROLOG X4 to dedykowane rozwiązanie pomiarowe do obsługi przenośnych laser trackerów FARO. Szereg specjalnie przygotowanych funkcji oraz asystent pomiaru manualnego pozwalają przeprowadzić proces pomiarowy szybko i wydajnie. Automatyczne rozpoznawanie elementów czy okno szybkiego pomiaru mają zapewnić operatorowi urządzenia pełen komfort pracy i pozwolić na sprawne dokonywanie oceny mierzonych elementów. Bardzo wydajne raportowanie pozwala zaprezentować dane pomiarowe w DOWOLNEJ POSTACI graficznej lub tekstowej.

oprogramowanie

Dokładność ramienia FARO GAGE MAX

Dane techniczne* Dane Techniczne
SPAT1 0.012 mm Zakres roboczy 1.5 m
EUNI2  0.022mm Waga 8.2 kg
PSIZE3 0.007mm Zakres temperatury pracy 10°C - 40°C
PFORM4 0.012mm Zasilanie 100-240 VAC 47/63 Hz
LDIA5 0.024mm Zakres wilgotności

10%-95% bez kondensacji



Wszystkie wartości reprezentują MPE (maksymalny dopuszczalny błąd)

* Pomiar stykowy (FaroArm): Zgodnie z normą ISO 10360-12.

1 SPAT – Single Point Articulation Test

2 EUNI – Distance Error between two points comparing measured versus nominal values

3 PSIZE – Sphere Probing Size Error comparing measured versus nominal values

4 PFORM – Sphere Probing Form Error

5 LDIA – Sphere Location Diameter Error (Diameter of the spherical zone containing the centers of a sphere measured from multiple orientations)
