5-osiowy system pomiarowy RENISHAW PH20

Zwiększ wydajność maszyny współrzędnościowej z użyciem pomiaru elektrostykowego w pięciu osiach.



Nieskończone możliwości pozycjonowania kątowego

W przeciwieństwie do tradycyjnych metod wykonywania pomiarów, które wykorzystują ruch elementów nośnych maszyny do zbierania punktów pomiarowych, PH20 wykorzystuje technologię przemieszczeń głowicy opracowaną dla wielokrotnie nagradzanego systemu REVO. Dzięki temu możliwe jest przyspieszenie pomiaru oraz minimalizowane są błędy dynamiczne związane z ruchem maszyny. Wyjątkowa konstrukcja głowicy Renishaw PH20 umożliwia zbieranie punktów pomiarowych tylko poprzez przemieszczenia kątowe głowicy, a nie elementów ruchomych maszyny współrzędnościowej. Dane są zbierane szybciej i z większą dokładnością oraz powtarzalnością.

Ponadto, ruch w pięciu osiach eliminuje konieczność przeznaczania czasu na indeksowanie głowicy. Wszystko to zazwyczaj pozwala na uzyskanie trzykrotnego wzrostu wydajności w porównaniu do konwencjonalnych systemów.

Szybsza kalibracja


Unikatowa technika kalibracji opracowana dla sondy PH20, określa orientację głowicy oraz pozycję sondy podczas jednej operacji, umożliwiając tym samym prowadzenie dalszych pomiarów dla dowolnej orientacji kątowej głowicy. Dodatkowe położenia kątowe wymagają przed użyciem tylko kilku dotknięć na kuli wzorcowej (możliwe jest poprawienie dokładności pomiarowej dzięki dodatkowej kalibracji sondy w żądanym położeniu kątowym). Zdecydowane oszczędności czasu kumulują się, gdy proces kalibracji jest regularnie powtarzany dla spełnienia wymagań procedur kontroli jakości lub po kolizji sondy.

ph20-kalibracja

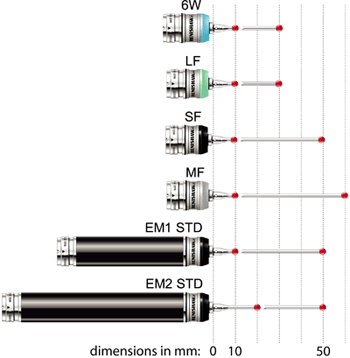

Sonda  RENISHAW TP20 standardem przemysłowym

Użytkownicy głowicy PH20 będą mogli korzystać z modułów oraz adapterów dostępnych standardowo dla sondy TP20. Wszystko to, aby sprostać wymogom zróżnicowanych zastosowań. Modułowa budowa sondy zapewnia ochronę przed kolizją, a także wysoką funkcjonalność, dzięki możliwości automatycznej wymiany modułów z magazynka wymiany TCR20.
tp20-sonda

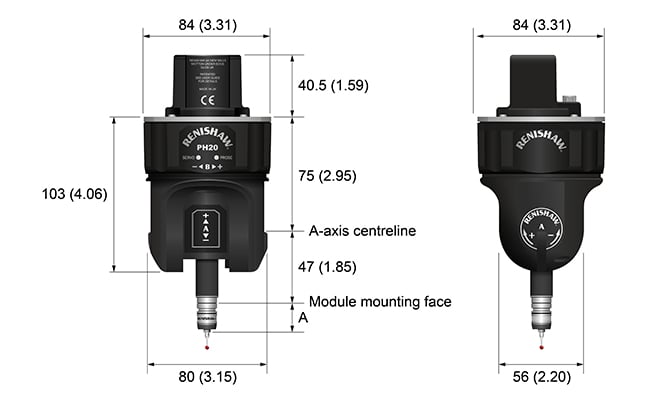

Parametry techniczne - wymiary

Wymiar A
Moduł standard force (SF) 21 mm (0.83 in)
Moduł medium force (MF) 21 mm (0.83 in)
Moduł low force (LF) 21 mm (0.83 in)
Moduł 6-way (6W) 25 mm (0.98 in)
Moduł EM1 71 mm (2.80 in)
Moduł EM2 96 mm (3.78 in)

Parametry techniczne - specyfikacja

Waga (bez modułu i kabli) 810 g (28.6 oz)
Zakres temperatury pracy 15 °C do 35 °C (59 °F do 95 °F)
Maksymalna prędkość ruchu 3 obr/s (1281 mm/s with standard module and 10 mm stylus)
Maksymalna prędkość pomiaru 50 mm/s

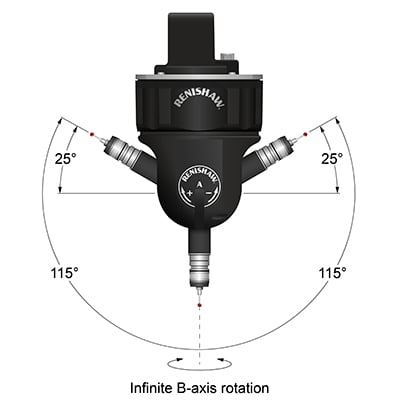

Kąt obrotu osi A -115° do 115°
Kąt obrotu osi B Nieograniczony
Rozdzielczość kątowa 0.4 µRadians (0.04 µm/100 mm)
Łożyska Mechaniczne
Magazynek TCR20
Joystick MCUlite-2 / MCU5 / MCU5-2 / MCU W / MCU W-2

5 osiowa głowica RENISHAW PH20 w oprogramowaniu METROLOG X4

W przeciwieństwie do tradycyjnych metod wykonywania pomiarów, które wykorzystują ruch elementów nośnych maszyny do zbierania punktów pomiarowych, PH20 wykorzystuje technologię przemieszczeń głowicy opracowaną dla wielokrotnie nagradzanego systemu REVO. Dzięki temu możliwe jest przyspieszenie pomiaru oraz minimalizowane są błędy dynamiczne związane z ruchem maszyny. Wyjątkowa konstrukcja głowicy Renishaw PH20 umożliwia zbieranie punktów pomiarowych tylko poprzez przemieszczenia kątowe głowicy, a nie elementów ruchomych maszyny współrzędnościowej. Dane są zbierane szybciej i z większą dokładnością oraz powtarzalnością.

Ponadto, ruch w pięciu osiach eliminuje konieczność przeznaczania czasu na indeksowanie głowicy. Wszystko to zazwyczaj pozwala na uzyskanie trzykrotnego wzrostu wydajności w porównaniu do konwencjonalnych systemów.
